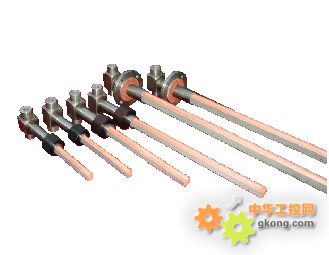

JGANB系列（又稱笛形均速管流量計和）屬于差壓式流量計。阿牛巴流量計是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。測量管道直徑在DN20到DN12000之間主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重復性。設計理論符合伯努力方程原理，并可用JJG／640－90規程進行檢驗。
用途及特點
其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。可廣泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1 獨有的內部二次平均結構，提供了高精度（讀數±1%）和高重復性（±0.1%）。
2外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有最高強度，也便于選用耐高溫，耐腐蝕的材料。
a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。
b適用于方形或矩形管道。
c對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
e無流量系數飄移，長期穩定。
f獨家提供直觀的共振驗算，確保長期穩定運行。
g壓損小能耗低，節能效果顯著
h 安裝簡便節省人工，價格低交貨迅速（1周）
主要技術指標
1適用于測量液體、氣體和蒸汽的流量
2準確度為被測實際流量值的±1%
3測量的重復性為±0.1%
4流量的量程比，典型的為了10：1（差壓值100：1）
5最高工作溫度達1300℃（用適當?shù)牟馁|(zhì)和安裝件）
6最高工作壓力達400Bar（40MPa）
7最高粘度為500 cp
8要求上下游直管段的長度較短
9標準不銹鋼牌號
10 長期精度不受磨損的影響
阿牛巴流量計選型
|
型譜 |
說明 |
|
JGANB- |
|
節流裝置 |
|
安裝形式 |
M |
|
螺紋 |
|
F |
|
法蘭 |
|
本體材質 |
|
1- |
|
碳鋼 |
|
2- |
|
不銹鋼 |
|
3- |
|
耐高溫材質 |
|
測量管徑 |
|
50- |
|
DN50 |
|
65- |
|
DN65 |
|
80- |
|
DN80 |
|
100- |
|
DN100 |
|
125- |
|
DN125 |
|
150- |
|
DN150 |
|
200- |
|
DN200 |
|
225- |
|
DN225 |
|
250- |
|
DN250 |
|
300- |
|
DN300 |
|
350- |
|
DN350 |
|
400- |
|
DN400 |
|
450- |
|
DN450 |
|
500- |
|
DN500 |
|
600- |
|
DN600 |
|
800- |
|
DN800 |
|
900- |
|
DN900 |
|
1000- |
|
DN1000 |
|
工作壓力 |
|
1 |
|
0.6 MPa |
|
2 |
|
1.6 MPa |
|
3 |
|
2.5 MPa |
|
4 |
|
4.0 MPa |
|
5 |
|
6.4 MPa |
|
6 |
|
10.0 MPa |
|
工作溫度 |
|
1 |
|
120℃以下 |
|
2 |
|
220℃以下 |
|
3 |
|
|
|
介質類型 |
|
LC |
|
干凈液體 |
|
GC |
|
清潔氣體 |
|
LT |
|
易臟液體 |
|
GT |
|
易臟氣體 |
|
VM |
|
飽和蒸汽 |
|
VH |
|
過熱蒸汽 |
|
附件 |
|
00 |
不帶附件 |
|
01 |
僅帶差壓變送器 |
|
10 |
僅帶流量積算儀 |
|
11 |
帶差壓變送器和流量積算 |
