產品名稱：
|
調節器
|
|
型 號：
|
HCS02
|
|
價 格：
|
0.00
|
|
品 牌：
|
博世力士樂(Bosch Rexroth)
|
|
|
|

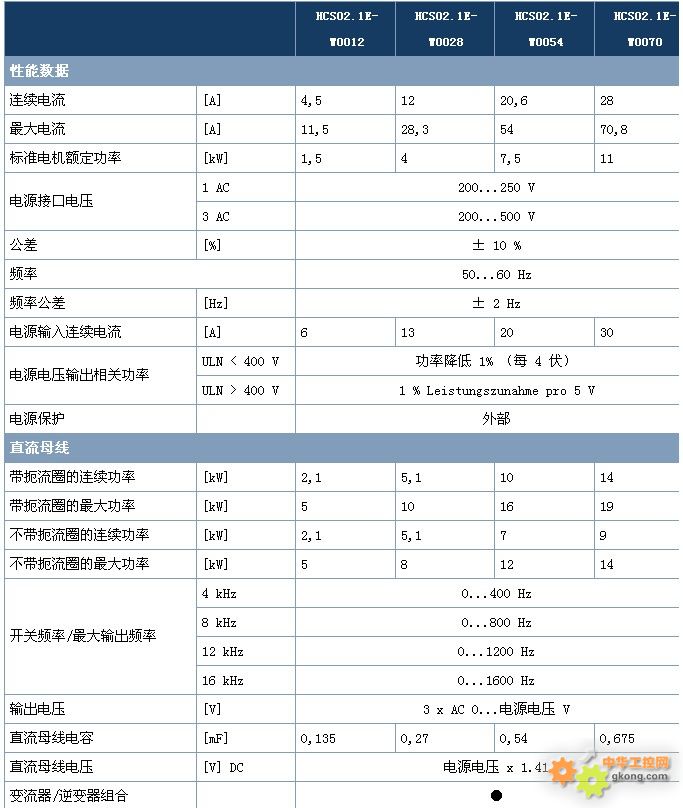

基本資料
|
HCS02.1E-W0012 |
HCS02.1E-W0028 |
HCS02.1E-W0054 |
HCS02.1E-W0070 |
| 性能數據 |
| 連續電流 |
[A] |
4,5 |
12 |
20,6 |
28 |
| 最大電流 |
[A] |
11,5 |
28,3 |
54 |
70,8 |
| 標準電機額定功率 |
[kW] |
1,5 |
4 |
7,5 |
11 |
| 電源接口電壓 |
1 AC |
200...250 V |
| 3 AC |
200...500 V |
| 公差 |
[%] |
± 10 % |
| 頻率 |
50...60 Hz |
| 頻率公差 |
[Hz] |
± 2 Hz |
| 電源輸入連續電流 |
[A] |
6 |
13 |
20 |
30 |
| 電源電壓輸出相關功率 |
ULN < 400 V |
功率降低 1% （每 4 伏） |
| ULN > 400 V |
1 % Leistungszunahme pro 5 V |
| 電源保護 |
|
外部 |
| 直流母線 |
| 帶扼流圈的連續功率 |
[kW] |
2,1 |
5,1 |
10 |
14 |
| 帶扼流圈的最大功率 |
[kW] |
5 |
10 |
16 |
19 |
| 不帶扼流圈的連續功率 |
[kW] |
2,1 |
5,1 |
7 |
9 |
| 不帶扼流圈的最大功率 |
[kW] |
5 |
8 |
12 |
14 |
| 開關頻率/最大輸出頻率 |
4 kHz |
0...400 Hz |
| 8 kHz |
0...800 Hz |
| 12 kHz |
0...1200 Hz |
| 16 kHz |
0...1600 Hz |
| 輸出電壓 |
[V] |
3 x AC 0...電源電壓 V |
| 直流母線電容 |
[mF] |
0,135 |
0,27 |
0,54 |
0,675 |
| 直流母線電壓 |
[V] DC |
電源電壓 x 1.41 |
| 變流器/逆變器組合 |
|
● |
|
HCS02.1E-W0012 |
HCS02.1E-W0028 |
HCS02.1E-W0054 |
HCS02.1E-W0070 |
| 性能數據 |
| 連續電流 |
[A] |
4,5 |
12 |
20,6 |
28 |
| 最大電流 |
[A] |
11,5 |
28,3 |
54 |
70,8 |
| 標準電機額定功率 |
[kW] |
1,5 |
4 |
7,5 |
11 |
| 電源接口電壓 |
1 AC |
200...250 V |
| 3 AC |
200...500 V |
| 公差 |
[%] |
± 10 % |
| 頻率 |
50...60 Hz |
| 頻率公差 |
[Hz] |
± 2 Hz |
| 電源輸入連續電流 |
[A] |
6 |
13 |
20 |
30 |
| 電源電壓輸出相關功率 |
ULN < 400 V |
功率降低 1% （每 4 伏） |
| ULN > 400 V |
1 % Leistungszunahme pro 5 V |
| 電源保護 |
|
外部 |
| 直流母線 |
| 帶扼流圈的連續功率 |
[kW] |
2,1 |
5,1 |
10 |
14 |
| 帶扼流圈的最大功率 |
[kW] |
5 |
10 |
16 |
19 |
| 不帶扼流圈的連續功率 |
[kW] |
2,1 |
5,1 |
7 |
9 |
| 不帶扼流圈的最大功率 |
[kW] |
5 |
8 |
12 |
14 |
| 開關頻率/最大輸出頻率 |
4 kHz |
0...400 Hz |
| 8 kHz |
0...800 Hz |
| 12 kHz |
0...1200 Hz |
| 16 kHz |
0...1600 Hz |
| 輸出電壓 |
[V] |
3 x AC 0...電源電壓 V |
| 直流母線電容 |
[mF] |
0,135 |
0,27 |
0,54 |
0,675 |
| 直流母線電壓 |
[V] DC |
電源電壓 x 1.41 |
| 變流器/逆變器組合 |
|
● |
|
HCS02.1E-W0012 |
HCS02.1E-W0028 |
HCS02.1E-W0054 |
HCS02.1E-W0070 |
| 性能數據 |
| 連續電流 |
[A] |
4,5 |
12 |
20,6 |
28 |
| 最大電流 |
[A] |
11,5 |
28,3 |
54 |
70,8 |
| 標準電機額定功率 |
[kW] |
1,5 |
4 |
7,5 |
11 |
| 電源接口電壓 |
1 AC |
200...250 V |
| 3 AC |
200...500 V |
| 公差 |
[%] |
± 10 % |
| 頻率 |
50...60 Hz |
| 頻率公差 |
[Hz] |
± 2 Hz |
| 電源輸入連續電流 |
[A] |
6 |
13 |
20 |
30 |
| 電源電壓輸出相關功率 |
ULN < 400 V |
功率降低 1% （每 4 伏） |
| ULN > 400 V |
1 % Leistungszunahme pro 5 V |
| 電源保護 |
|
外部 |
| 直流母線 |
| 帶扼流圈的連續功率 |
[kW] |
2,1 |
5,1 |
10 |
14 |
| 帶扼流圈的最大功率 |
[kW] |
5 |
10 |
16 |
19 |
| 不帶扼流圈的連續功率 |
[kW] |
2,1 |
5,1 |
7 |
9 |
| 不帶扼流圈的最大功率 |
[kW] |
5 |
8 |
12 |
14 |
| 開關頻率/最大輸出頻率 |
4 kHz |
0...400 Hz |
| 8 kHz |
0...800 Hz |
| 12 kHz |
0...1200 Hz |
| 16 kHz |
0...1600 Hz |
| 輸出電壓 |
[V] |
3 x AC 0...電源電壓 V |
| 直流母線電容 |
[mF] |
0,135 |
0,27 |
0,54 |
0,675 |
| 直流母線電壓 |
[V] DC |
電源電壓 x 1.41 |
| 變流器/逆變器組合 |
|
● |

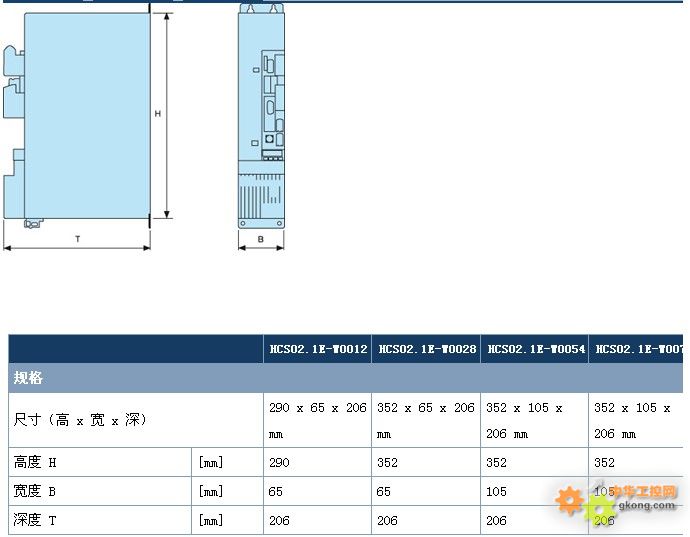

型號規格

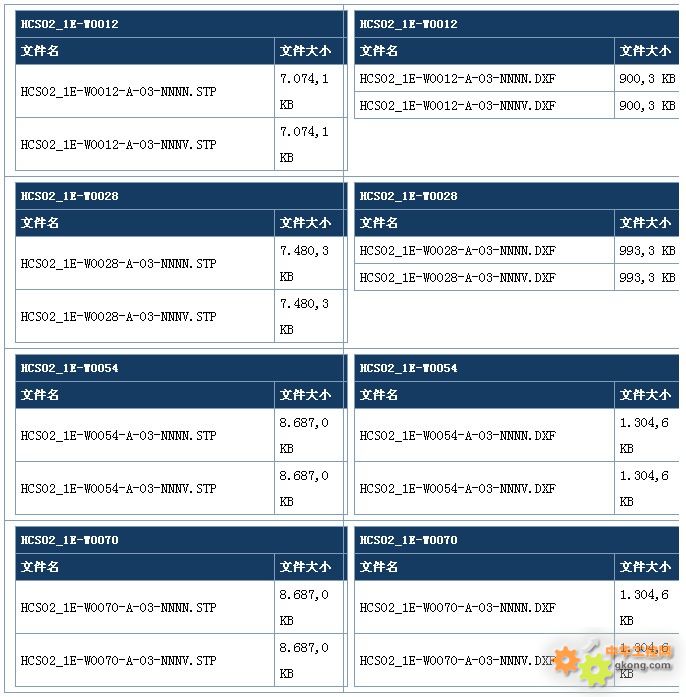

輔助設計
|
|
|
