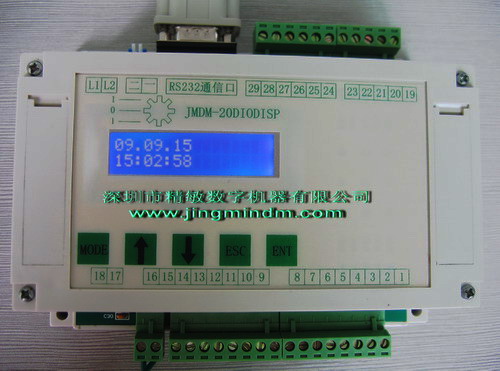

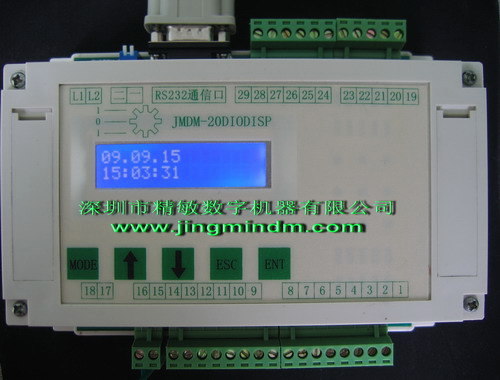

JMDM-20DIODISP高性價小型實用的LCD控制器一體機、步進電機控制器、20點IO控制器：
LCD藍色液晶屏 5個功能按鈕 支持定時功能的實用小型步進電機控制器 IO工業控制器 串口控制器
本產品研發制造商：深圳市精敏數字機器有限公司
一、功能特性
1、主電源：18V交流電(或24V直流電)，外圍驅動電源：24/12V直流電；
2、芯片及存儲空間：
主控制芯片：8位高性能單片機；
存儲空間：32K程序 (若有特定需要可用64K存儲空間的芯片)；
內部數據存儲空間：16K (若有特定需要可用32K存儲空間的芯片)，
外部可擴展數據存儲空間：256K，可用來保存數據，斷電數據不丟失；
3、I/O：
12路光電隔離數字量輸入，NPN輸入形式，最大輸入電流為10mA；其中有兩路可作中斷源用于計數；
8路光電隔離數字量輸出，其中4路繼電器輸出（可外接220V電壓，最大承受電流是5A），4路晶體管輸出，集電極開路輸出形式，外接電壓為24/12V，最大輸出電流為4A， 輸出口狀態可回讀；
5、支持定時功能：有一個帶備用電源的系統時鐘，可對其進行年月日分秒等時間讀寫操作，可用于定時等時間操作；
6、藍色LCD液晶屏顯示：LCD屏尺寸：長*高53mm*14mm，可顯示2行，每行16個字符，每個字符為8*5點陣；
7、具備5個功能按鈕：可編程設置功能參數，方便使用者修改參數值；
8、采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
9、有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外設通信；
10、可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
11、兩盞LED燈：LED1為電源指示，LED2可編程定義；
12、兩個撥碼開關：可作為2個參數在程序中設定，如作為程序狀態或功能參數；
13、外殼采用螺釘固定或?qū)к壈惭b,一體化緊湊型設計，尺寸如下：
外殼尺寸：長*寬*高為：154mm*126mm*60mm；
安裝尺寸： 長*寬為： 145mm*100mm；
14、用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。
二、規格
1、工作溫度：-10~+65°C；
2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結 ；
4、功耗(無外部設備): +18V@ 0.5A (典型值) ；
三、用途
1、可用于各種20個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
2、可用于替代20點以內的PLC用于各種控制場合（如各種機器控制）；
3、可用于單片機學習和試驗。
