產品名稱：
|
RS232/485轉模擬信號隔離D/A轉換器
|
|
型 號：
|
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 名 稱： |
RS232/485轉模擬信號隔離D/A轉換器：IAO DAO系列 |
 |
| 系 列： |
ISO系列 D/A轉換器 |
| 類 別： |
隔離放大器 |
| 發布時間： |
2010-1-31 14:08:29 |
| 相關鏈接： |
↑上一個產品 ↓下一個產品 |
| 產品詳情： |
產品概述：
ISODA系列產品實現主機RS-485/232接口信號隔離轉換成標準模擬信號，用以控制遠程設備。ISODA系列產品可應用在 RS-232/RS-485總線工業自動化控制系統，4-20mA，0-5V，0-10V等標準信號輸出，用來控制工業現場的執行設備，控制設備以及顯示儀表等等。
產品包括電源隔離，信號隔離、線性化，D/A轉換和RS-485串行通信。每個串口最多可接256只 ISODA系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。
ISODA系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
ISODA系列產品按工業標準設計、制造，信號輸出 / 通訊接口之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。
產品特點：
● 低成本、小體積模塊化設計
● RS-485/232接口，隔離轉換成標準模擬信號輸出
● 模擬信號輸出精度優于 0.2%
● 可以程控校準模塊輸出精度
● 信號輸出 / 通訊接口之間隔離耐壓3000VDC
● 寬電源供電范圍：8 ~ 50VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置模塊地址、波特率等
● 可設置成主機來讀取ISO 4021產品數據實現遠程采集
● 支持Modbus RTU 通訊協議
典型應用：
● 標準模擬信號輸出
● 智能樓宇控制、安防工程等應用系統
● RS-232/485總線工業自動化控制系統
● 工業現場控制信號隔離及長線傳輸
● 設備運行調試與控制
● 傳感器信號的遠程傳輸及信號還原
● 工業現場執行器數據給定
● 醫療、工控產品開發
● 4-20mA信號輸出

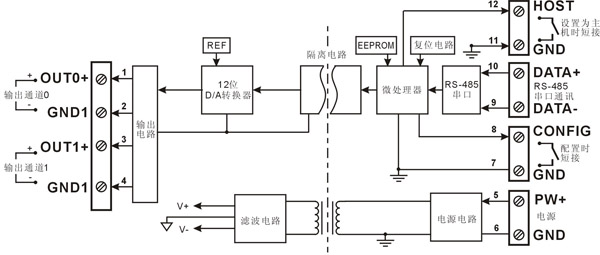

ISO DAO 產品的原理框圖
ISODA功能簡介：
ISODA 信號隔離D/A轉換模塊，可以用來輸出一路電壓或電流信號，也可以用來輸出兩路可以共地的電流或電壓信號。
1、模擬信號輸出
12位輸出精度，產品出廠前所有信號輸出范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸出量程請看產品選型，輸出兩路信號時兩路輸出選型必須相同。
2、通訊協議
通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。
通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
3、抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
ISO DAO 產品的選型：

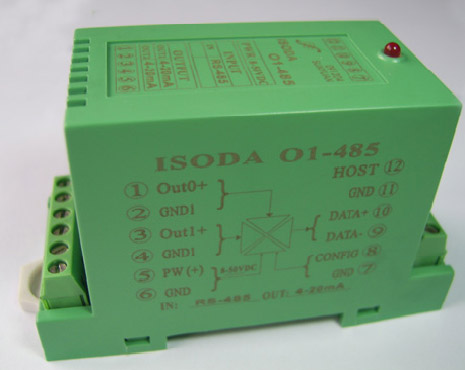

選型舉例1： 型號：ISODA O1-485 表示4-20mA信號輸出，輸出為RS-485接口
選型舉例2： 型號：ISODA O4-232 表示0-5V信號輸出，輸出為RS-232接口
選型舉例3： 型號：ISODA O7-232/485 表示0-±5V信號輸出，輸出為RS-232或RS-485接口(按鍵選擇)
備注：當通訊接口選型為232/485時，默認為RS-485輸出，用戶可以通過產品內部的按鍵開關選擇是RS-485輸出，還是RS-232輸出。打開產品底蓋，取出線路板，在內部線路板上可看到兩個按鈕開關，其中都沒有按下時是RS-485輸出，兩個開關都按下則是RS-232輸出。
詳細技術資料：
http://www.sun-yuan.com/download/20101301404532117.pdf
|
|
|
|
