詳細描述：
單通道、雙通道。
直流電壓、電流輸入。
模擬量、RS-485、繼電器接點信號輸出。
輸入/輸出/電源三隔離。
傳輸精度±0.1%。
模塊化設計，體積小，功耗低。
全智能，數字化，可編程。
各端子可帶電插拔，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。

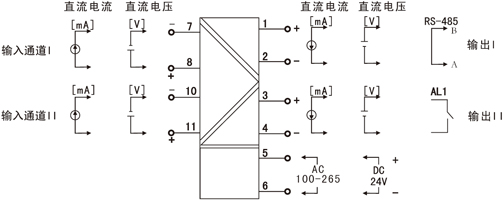

接線圖

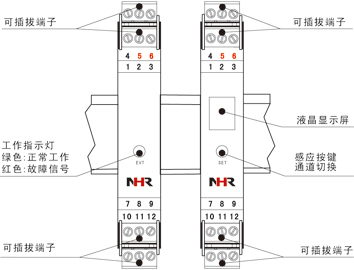

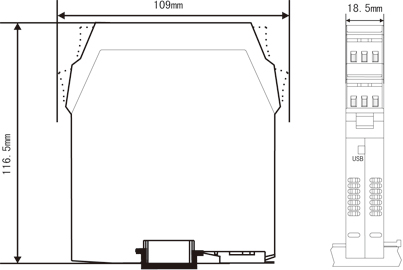

結構外型圖
技術參數
| 輸入 |
| 輸入信號 |
直流電壓、電流(訂貨時確定或配置編程器自行編程) |
| 輸入阻抗 |
電流阻抗≤160Ω，電壓阻抗≥250KΩ |
| 最大輸入電流/電壓 |
≤30mA/≤7V |
| 輸出 |
| 輸出信號 |
4-20mA，0-10mA，0-20mA，1-5V，0-5V |
| 輸出負載 |
電流型≤500Ω，電壓型≥250KΩ(需要更高負載能力時，請?jiān)谟嗀洉r(shí)說明) |
| 報警輸出 |
繼電器.容量：DC30V/2A，AC125V/0.6A |
| 通訊 |
MODBUS-RTU協議，RS-485傳輸距離≤1000米。 |
| 電源 |
| 電源 |
DC24V(±10%)，AC100-265V(50-60Hz) |
| 功耗 |
DC24V 單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W
AC100-265V 單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W |
| 其它參數 |
絕緣強度
(輸入/輸出/電源之間) |
2500Vrms (1 min，無火花) |
| 工作溫度 |
0～50℃ |
| 相對濕度 |
≤85%RH |
| 溫度漂移 |
50ppm |
| 安裝方式 |
35mmDIN導軌安裝 |
| 安裝尺寸 |
18.5*109*116.5mm(寬*高*深) |
| 測量精度 |
0.2%FS±1字 |
| 響應時間 |
≤1S |
| 重量 |
約140克 |
儀表選型
| |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
| M3 系列智能電壓/電流變送器 NHR-M31 |
- |
□ |
- |
□ |
/ |
□ |
- |
□ |
/ |
□ |
- |
□ |
| 位 |
規格 |
注釋 |
|
|
|
↓
X
Y |
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D |
| 7 |
<顯示方式> |
|
| 無顯示 |
| 液晶顯示 |
| 8/9 |
<測量值輸入> |
|
|
| 通道I/通道II(從列表中選擇代碼) |
| 代碼 |
類型 |
代碼 |
類型 |
| 25 |
0-20mA |
31 |
0-10V(不可切換) |
| 26 |
0-10mA |
32 |
0-10mA開方 |
| 27 |
4-20mA |
33 |
4-20mA開方 |
| 28 |
0-5V |
34 |
0-5V開方 |
| 29 |
1-5V |
35 |
1-5V開方 |
| 30 |
-5V-5V |
X |
通道II無輸入時選擇 |
| 10/11 |
<輸出> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
代碼 |
類型 |
| X |
無輸出 |
4 |
0-20mA |
| 0 |
4-20mA |
5 |
0-10V(不可切換) |
| 1 |
1-5V |
K1 |
繼電器接點(僅限于輸出II） |
| 2 |
0-10mA |
D1 |
RS-485通迅(僅限于輸出I) |
| 3 |
0-5V |
|
(Modbus) |
| 12 |
<電源> |
|
|
| AC100-265V 50-60Hz |
| DC24V |
型號舉例：NHR-M31-Y-27/X-0/0-A
三端子電流變送器帶液晶顯示，第一路輸入信號為4-20mA，第二路無輸入信號，雙路輸出信號為4-20mA，供電電源為AC100-265V。
備注：特殊功能可訂制。
|
