儀表面板
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |

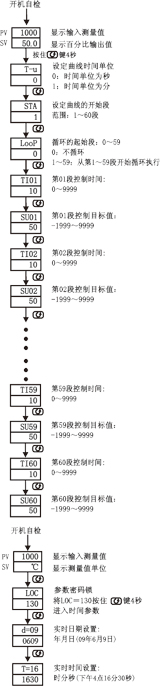

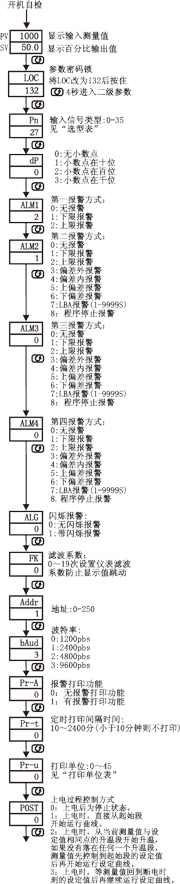

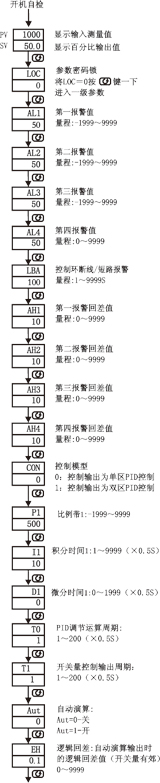

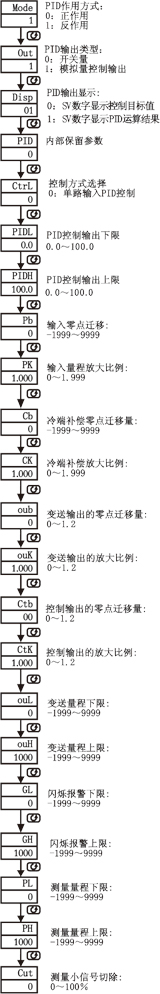

參數功能
★ 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。

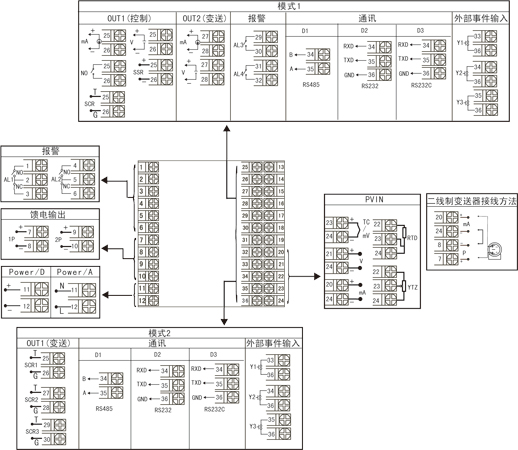

儀表接線圖
規格尺寸為A、B、C型接線圖
注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
圖一
|
儀表選型
NHR-5400□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
| ①規格尺寸 |
②第一路（測量）輸入分度號 |
| 代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
A
B
C |
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格 |
| ③控制輸出1（OUT1） |
| 代碼 |
輸出類型（負載電阻RL） |
0
1
2
3
4
5
K1
K3
K4
K5
K6 |
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控硅過零觸發脈沖輸出
固態繼電器驅動電壓輸出
雙向可控硅通斷輸出
三相可控硅過零觸發脈沖輸出 |
| ④變送輸出2（OUT2） |
| 代碼 |
輸出類型（負載電阻RL） |
X
0
1
2
3
4
5 |
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ) |
| ⑤報警輸出（繼電器接點輸出） |
| 代碼 |
報警限數 |
X
1
2
3
4 |
無輸出
1限報警
2限報警
3限報警
4限報警 |
| ⑥通訊輸出/外部事件輸入 |
| 代碼 |
通訊接口/數字量輸入接口 |
|
X
D1
D2
D3
Y1
Y2
Y3 |
無輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
外部事件輸入（強制手動）
外部事件輸入
外部事件輸入 |
| ⑦饋電輸出 |
| 代碼 |
饋電輸出（輸出電壓） |
X
1P
2P |
無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V，
第二路24V饋電輸出。 |
| ⑧供電電源 |
| 代碼 |
電壓范圍 |
A
D |
AC/DC 100-240V(AC/50-60Hz)
DC 20-29V |
| ⑨備注 |
| 無備注可省略 |
備注：
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。
例1：NHR-5400A-55-0/0/2/X/1P(24)-A；
例2：NHR-5400C-27-K2/X/X/D1/X-A
