CAMCAD Test Suite

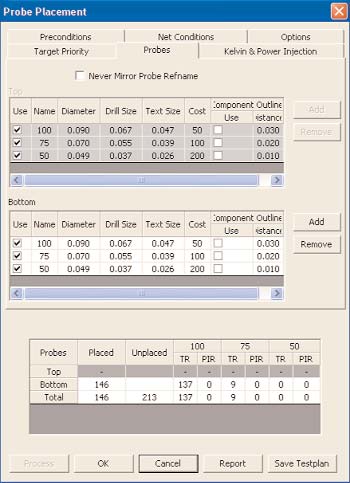

圖 1: 顯示了定義物理DFT和得到結果是多么的簡單
簡介
為了生產準備，測試程序工程師根據不同的測試檢視機器，必須要完成數據準備、通路和可測試性分析和編程的工作。CAMCAD Test Suite提供了在一個單一的環境中完成以上所有的任務。從CAD讀入、到BOM導入、到數據校驗、到探針布置、到輸入列表產生、報告和夾具產生信息，CAMCAD Test Suite是一個完整的解決方案。
當使用廠商提供的CAD工具測試和檢視機器時，CAMCAD Test Suite 可以消除錯誤和冗余數據。它提供了一個單一的環境，所有的數據準備和測試分析都可以在這里完成，并且支持廣泛的廠商提供的電子測試、光學和X光檢視機器。
CAMCAD Test Suite是CAMCAD制造流程中的一個關鍵的組成部分，這個流程通過CAD數據、Gerber數據和BOM文件建立一個單一的、智能的生產數據集。它不僅能夠測試和檢視設備，而且可以應用于PCB制造的各方面。
CAMCAD Test Suite建立的數據集通過快速定位PCB板上的任何元件和探針，可以用于改善維修和調試時間，也可以用于確定由于檢視設備引起的潛在問題。無論產生的可測試性反饋針對布線還是針對電子設備放置探針，CAMCAD Test Suite都加速了對每塊PCB的分析，節省了時間和資金。
產品主要特點：
• 對電子測試設備的高級、精確和快速的DFT分析
• 在單一的測試和檢視環境中減少了重復的任務
• 通過精確的測試確保符合產品的品質目標
• 支持快速地工程變更命令(ECO)
• 接受主要的CAD廠商數據格式
• 靈活的設備廠商選擇
• 從一個單一的數據源建立ICT,BST, AXI, AOI和FPT機器的程序
快速和精確的測試設計
完善的阻焊分析對精確的可測試性和探針布置是非常重要的，CAMCAD Test Suite可以基于Gerber輸出的阻焊層數據并結合智能的CAD數據對其可測試性設計（DFT）進行分析。通過這個數據精確計算就可以產生每塊PCB實際的各個阻焊開窗尺寸，對于復雜的區域，CAMCAD Test Suite通過數字化技術精確地計算每個阻焊開窗尺寸。CAMCAD Test Suite提供了：快速完成并且
精確的結果。

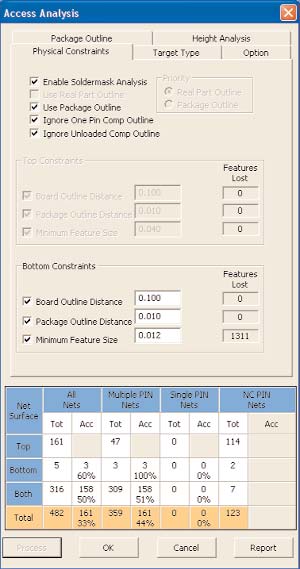

CAMCAD Test Suite支持飛針測試和在線夾具測試的通路分析方法，不同類型的目標－表面貼裝、通孔、測試焊盤、過孔、連接器－都可以被根據優先級順序完成探測目的。根據增加通路分析和探針布置的數據準備的重要性，CAMCAD Test Suite提供了一次性正確完成工作的工具，它支持在線測試（ICT），邊界掃描（BST），自動X光（AXI），自動光學（AOI）和飛針測試（FPT）和檢視系統。
CAMCAD Test Suite 特點
• 易用性，直觀的圖形用戶界面
• 完整地分析焊盤阻焊和區域阻焊數據
• 可配置的本體違規測試
• 可編程的電阻、電容、電感Kelvin安置
• 可配置的板邊間距違規測試
• 支持所有的工業測試和檢視系統
• 交互連接PCB布線工具和原理圖瀏覽
• 完整的通路分析、探針布置、板復雜性以及其它的報告
• 產生所有必須的數據以提高編程和夾具創建、維修和調試以及其它信息

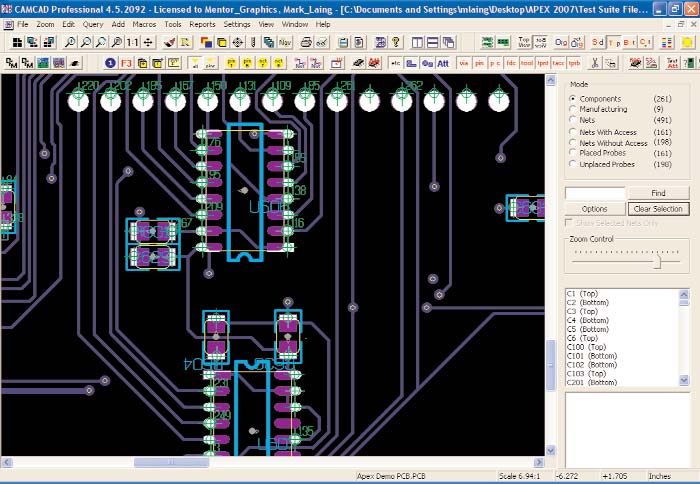

圖 2：顯示了自動探測偏移，在表貼器件上探針位于焊盤開窗區域的中心位置，而對于通孔器件管腳的探針位于焊盤開窗區域上面一定偏移量處。
