產品描述

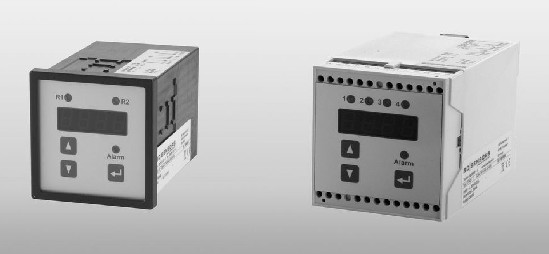

多功能流程變送器CIT 400是為2或3線制電流信號傳感器供電和采集輸出信號而設計的。CIT 401適合用于泵控制系統及應用中。其微控制器件采集、處理傳感器信號，然后通過4位LED顯示測量值。
操作
其分級式菜單簡單明了，非常便于操作。用戶可以通過3個按鍵對各項功能自由設置。 相互獨立的極限值繼電器節點輸出結合能夠被自由劃分刻度的模擬輸出信號使本變送器幾乎能夠適合任何測量應用。此變送器還具有管理權限設置功能，只有被授權的專業人員才能進行菜單操作，改變參數設置。
典型應用
◆液位測量
◆泵控制系統及應用
|
信號輸出 |
|
輸出信號 |
0 / 4 … 20 mA |
|
負載特性 |
最大500 W |
|
數量，型號 |
1個， 電氣隔離（galvanically isolated） |
|
信號輸入1 |
|
2或3線制系統 |
4 … 20 mA (CIT 401面板式殼體僅提供2線制系統) |
|
負載 |
Ri = 50 W； 輸入電流 最大75 mA 無損壞； 可復式電子保險絲保護 |
|
數量 |
1個 |
|
1 CIT 401多點線性補償 |
|
電源 |
|
交流電壓 AC |
標準： 230 VAC， 50/60 Hz 其他請咨詢 |
|
防爆 Ex 保護 (CIT 400可選 )： 100 … 240 VAC， 50/60 Hz |
|
直流電壓 DC |
標準： 24 VDC ± 10 % 其他請咨詢 |
|
防爆 Ex 保護 (CIT 400可選 )： 18 … 36 VDC |
|
功率消耗 |
CIT 400： 約4 VA
CIT 401： 約6 VA |
|
節點 / 報警繼電器 |
|
節點 |
CIT 400： 2個獨立繼電器 (無電勢單刀雙擲)；
CIT 401： 4個獨立繼電器 (無電勢單刀雙擲)； |
|
繼電器報警 |
1 個繼電器輸出 (軌道式殼體：無電勢單刀雙擲；面板式殼體：無電勢常開)；
斷路和電流過載報警 |
|
開關電壓 |
最大 230 VAC |
|
開關電流 |
最大 5 A (cos 0. 9) |
|
傳感器電源 |
|
DC直流機 |
VS - 3 V |
CIT 400 防爆 Ex： 約 14. 5 V @ 20 mA |
|
AC交流機 |
約 14 V @ 20 mA； 約 20. 5 V @ 4 mA |
|
傳感器電流極限 |
|
標準 |
約 32 mA |
|
CIT 400防爆 Ex |
線性極限，電氣極限 約 37 mA |
|
電氣保護 |
|
短路保護 |
永久 – 測量電路輸出與供電電源輸出電氣隔離 |
|
反極性保護 |
DC直流機：無損壞，但不工作 |
|
電磁兼容 |
射頻保護符合EN 61326 |
|
電氣連接 |
|
標準 |
鏍釘鉗接線 ； 線孔 2.5 mm2 |
|
外殼 |
|
|
面板式外殼 |
軌道式外殼 |
|
材料 |
Noryl |
ABS |
|
防護等級 |
殼體： IP 40 / IP 65 2
接線端子： IP 20 |
殼體： IP 40
接線端子： IP 20
|
|
2 前端面板用透明罩密封能夠將保護等級提高至IP 65。透明罩可選。 |
|
其他 |
|
顯示 |
4位，7段LED顯示，紅字 ，字高 10 mm，字寬7.5 mm
顯示范圍-1999 ... +9999；精度 0.2 % ± 1 位 |
|
LED |
節點：綠 |
報警：紅 |
|
操作 |
通過3個按鍵從菜單設置參數 |
|
工作溫度 |
電子元器件 / 環境/ 保存： -20 ... 60 °C |
|
重量 |
AC 交流機： 約 450 g |
DC 直流機： 約300 g |
|
安裝位置 |
不限 |
|
數據儲存 |
永久 EEPROM |
|
防爆 Ex (CIT 400可選) |
|
認證 AX13-CIT 400 |
II (1) GD [EEx ia] IIC |
|
最大技術安全值 |
Uo = 25.2 V， Io = 84.8 mA， Po = 535 mW； IIC： Co = 107 nF，Lo = 5.7 mH |
|
工作溫度 |
環境： -20 ... 40 °C |
