工業級無線數傳模組是針對工業級用戶，采用無線電數字通信技術代替有線RS485網絡的可直接使用的模塊化產品。產品體積小巧，具有精美鋁合金或可導軌安裝的PVC塑料外殼，只要接入標準串口，24V直流電源即可工作。能為眾多的工業與應用提供高性能、中等距離和可靠數據傳輸的低成本解決方案。DTD433系列無線數傳模組有RS232/RS485標準接口，透明傳輸，距離100米~3000米均可。即可以實現點對點通信，也可以實現點對多點通信，不需要編寫程序，不需要布線。 |
| ■ 型 號: DTD433A DTD433B DTD433C |
|
關鍵詞：無線遙測遙控、PLC、RTU、無線通信、無線數傳、無線模塊、無線收發 |
| ■ 簡 介 |
| 我公司根據市場實際需求研制生產的DTD433工業級無線數傳模組提供高穩定、高可靠、低成本的數據傳輸，它提供了透明的RS232/RS485接口，具有安裝維護方便、繞射能力強、組網結構靈活、大范圍覆蓋等特點，適合于點多而分散、地理環境復雜等應用場合。它的工業級電路設計及精美外殼方便其能夠應用于電力高壓等惡劣的工業環境，穩定可靠地服務于環境要求十分苛刻的軍工、地震、水利、工業等現場。工作在ISM 頻段，用戶無需申請頻率牌照即可使用。DTD433系列無線數傳模組廣泛應用于無線數傳領域，典型應用包括遙控、遙感、遙測系統中的數據采集、檢測、報警、過程控制等環節。 |
 |
| ■ 特 征 |
■ 應 用 |
|
◆ 多種配置應用方案，可以滿足用戶不同的需要
◆ 通信接口：RS232/485或TTL接口
◆ 標準串口協議，透明的數據傳輸
◆ 可以直接代替有線的RS485網
◆ 一體化設計，結構緊湊
◆ 多種產品規格適應于不同的傳輸距離
◆ 射頻輸出功率10mW、500mW、1000mW
◆ 軟件無線電技術保證高抗干擾能力和低誤碼率
◆ ISM 頻段433MHz，無需申請頻點
◆ 工業標準設計，能工作于各種惡劣環境
◆ 直流9~24V供電，電流小于800mA
◆ 鋁合金外殼：53×97×27mm（L×W×H）
◆ PVC塑料外殼：115×74×60，35mm E型導軌卡槽 |
◆ 工業遙控、遙測
◆ 石油鉆井張力無線監測
◆ 短距離無線數據傳輸
◆ 安防設備無線監控
◆ 無線RS485、無線PLC
◆ 城市管網壓力、溫度監測
◆ 電力線無線報警 |
|
■訂貨信息 |
|
產品型號 |
說明 |
| DTD433A_S |
塑料PVC外殼，200米以內 |
| DTD433B_S |
同上，參考距離1000米左右 |
| DTD433C_S |
同上，參考距離2000米左右 |
| DTD433A_L |
鋁合金外殼，200米以內。 |
| DTD433B_L |
同上，參考距離1000米左右 |
| DTD433C_L |
同上，參考距離2000米左右 | |

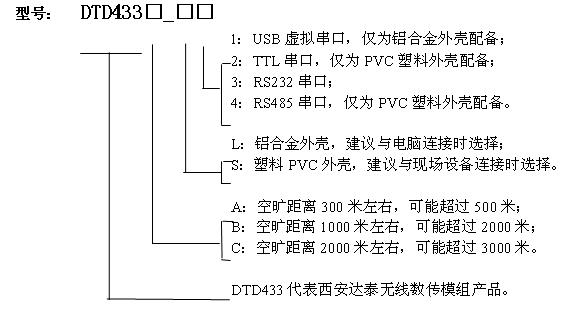

| ■ DTD433系列無線數傳模組命名規則 |
 |
|
例如：
DTD433A_L1 表示距離300米左右，鋁合金外殼，USB口，可以與電腦U口直接連接。
DTD433B_L3 表示距離1000米左右，鋁合金外殼，RS232串口，可以與電腦串口直接連接。
DTD433A_S2 表示距離300米左右，塑料外殼，TTL電平串口，可以與單片機串口直接連接。
DTD433C_S4 表示距離2000米左右，塑料外殼，RS485接口，可以與RS485設備直接連接。 |
| ■ 天線選擇 |
DTD465可配備各種微功率模塊專用天線。
◆ SMA型接頭的天線：
80mm螺旋SMA天線，增益高，成本低，可傳送較遠距離。
35mm磁性SMA天線，增益較高，體積小，美觀(近似手機天線)。 |
|
|
|
◆ 吸盤天線：
15cm長，體積小，饋線2米。可引到機殼外邊，效果較好。 |
|
| ■ 工控系統中使用無線數傳模組的優點 |
|
數據傳輸可以簡單地分為有線（包括架設光纜、電纜或租用電信專線）和無線（分為建立專用無線數據傳輸系統或借用GSM、CDMA 等公用網信息平臺）兩大類方式。
相比較而言，用無線數傳模組建立專用無線數據傳輸方式比其它方式具有如下優點，下面介紹一下用無線數傳模組建立專用無線數據傳輸方式相比于有線通訊的優點。
◆ 成本廉價
有線通信方式的建立必須架設電纜，或挖掘電纜溝，因此需要大量的人力和物力；而用無線數傳電組建立專用無線數據傳輸方式則無需架設電纜或挖掘電纜溝，只需要在每個終端連接無線數傳電組和架設適當高度的天線就可以了。相比之下用無線數傳模組建立專用無線數據傳輸方式，節省了人力物力，投資是相當節省的。
當然在一些近距離的數據通訊系統中，無線的通訊方式并不比有線的方式成本低，但是有時候實際的現場環境難以布線，客戶根據現場環境的需要還是會選用無線的方式來實現通訊。
◆ 建設工程周期短
當要把相距數公里到數十公里距離的遠程站點相互連接通訊的時候，采用有線的方式，必須架設長距離的電纜或者挖掘漫長的電纜溝，這個工程周期可能就需要數個月的時間，而用數傳模組建立專用無線數據傳輸的方式，只需要架設適當高度的天線，工程周期只需要幾天或者幾周就可以，相比之下，無線的方式可以迅速組建起通信鏈路，工程周期大大縮短。
◆ 適應性好
有線通訊的局限性太大，在遇到一些特殊的應用環境，比如遇到山地、湖泊、林區等特殊的地理環境或是移動物體等布線比較困難的應用環境的時候，將對有線網絡的布線工程有著極強的制約力，而用無線數傳模組建立專用無線數據傳輸方式將不受這些限制，所以說用無線數傳模組建立專用無線數據傳輸方式將比有線通訊有更好的更廣泛的適應性，幾乎不受地理環境限制。
◆ 擴展性好
在用戶組建好一個通訊網絡之后，常常因為系統的需要增加新的設備。如果采用有線的方式，需要重新的布線，施工比較麻煩，而且還有可能破壞原來的通訊線路，但是如果采用無線數傳模組建立專用無線數據傳輸方式，只需將新增設備與無線數傳組相連接就可以實現系統的擴充了，相比之下有更好的擴展性。
◆ 設備維護上更容易實現 有線通訊鏈路的維護需沿線路檢查，出現故障時，一般很難及時找出故障點，而采用無線數傳模組建立專用無線數據傳輸方式只需維護數傳模組，出現故障時則能快速找出原因，恢復線路正常運行。 |
