JMDM-2011
成功應用案例
目前已在全國各省市、港澳臺地區成功、廣泛應用于自動售水機、制袋機、沖床送料機、滾輪送料機、粉碎機、印刷機、切割機、壓粉機、壓力測試儀、液壓控制器、激光控制器、多路溫度控制器等要求高精度、高速度的設備上，并遠銷海外。
一、 功能特性
1. 8位高性能單片機作為主控制芯片，6倍于普通單片機的速度，程序空間為64K；
2. 12路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源，用來高速計數；
3. 8路光電隔離數字量輸出，集電極開路晶體管輸出，最大輸出電流為1A，可以控制氣缸，電磁閥，繼電器等，輸出頻率可以達到20KHz；
4. 1路標準的RS232串口通信接口，可以與電腦等上位軟件通信，也可與多個控制器之間聯機工作；
5. 主電源（內部工作電源）采用5V直流電， 外部電源采用12-24V直流電；
6. 系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，并有專業的電源監控電路使系統工作穩定可靠，無死機現象；
7. 32K字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失；

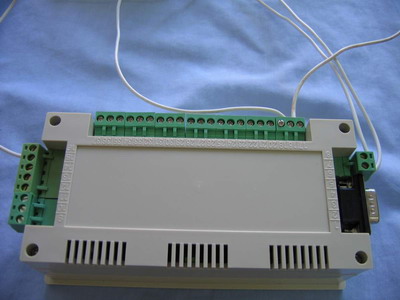

8. 外形尺寸：緊湊型機殼，控制器機殼尺寸：160mmX80mmX50mm，可用螺釘安裝；
9. 可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
10. 內部采用了時鐘芯片DS12C887，可作時間運算和時間控制；

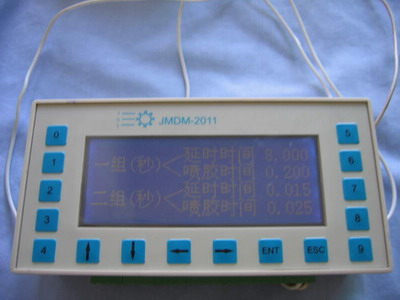

11. 192 *64液晶藍屏顯示；一屏可顯示12*4個漢字；也可顯示圖形數字符號等；
12. 有16個薄膜輕觸開關，可在線設置參數；
13. 1路12位高速高精度DA（模擬量）輸出，輸出范圍是0V-10V；穩定可靠，轉換速度快，可用于控制變頻器，比例閥，焊接電流等；
14. 8路12位高速高精度AD（模擬量）輸入，可用于模擬量的檢測控制，如電壓，電流，溫度，濕度，壓力等模擬量信號的檢測控制；
15. 可以控制一路步進電機或伺服電機作運動控制，脈沖頻率為200KHZ；
16. 可以外接一路電子尺或編碼器作位置檢測, 編碼器AB兩相解碼頻率為200KHZ；
17. 用Keil C或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。
應用場合
目前已廣泛應用于氣缸、電磁閥、繼電器、步進及伺服電機、比例閥控制、變頻器控制等高速、高精度模擬量輸入輸出、數字量輸入。
JMDM-2011基本型：
1. 可用于各種20點數字量輸入輸出的控制系統，可控制氣缸、電磁閥、繼電器等；
2. 可用于替代20點以內的PLC用于各種控制場合（如各種機器控制），此時相當于20點的PLC加文本顯示器；
JMDM-2011擴展型：
3. 高精度，發送頻率為200K，可控制步進及伺服電機等，可外接光電式、電容式、電感式、霍爾式等各種傳感器；
4. 可用于高精度DA輸出；可用于控制電機轉速、變頻器，比例閥，焊接電流等；
5. 可用于高速高精度AD（模擬量）輸入，用于高速高精度模擬量的檢測控制，如電壓，電流，溫度，濕度，壓力等模擬量信號的檢測控制；
6. 可外接一路電子尺或編碼器作位置檢測，可構成單軸閉環控制系統；
7. 可用于單片機學習和試驗。
訂購信息
1. JMDM-2011基本型：沒有步進電機控制和編碼器解碼；
2. JMDM-2011擴展型：
1）基本型+DA控制模塊；
2）基本型+AD控制模塊；
3）基本型+步進模塊；
4）基本型+編碼器檢測。
3. 定購的JMDM-2011控制器包括：
控制器、編程下載線、光盤（內有編程軟件、教學資料、應用范例、操作手冊）、說明書。
4. 發貨方式：快遞。
輸出場合。
JMDM-2011(伺服電機，步進電機控制器)
