JMDM自動售水機控制系統說明書
精敏（JMDM）自動售水機控制系統采用深圳市精敏數字機器有限公司自主研發的JMDM-2011工業控制器，實現了高精度、高速的定位、定時和速度控制。
JMDM-2011是目前業內功能較強、穩定可靠、抗干擾能力強的工業控制器，具有極高的性價比，已經極大地提高了客戶的生產效率和經濟效益，以優異的性能表現贏得了國內外眾多客戶的信任，并建立了穩固長久的雙贏合作關系。
目前已廣泛應用于氣缸、電磁閥、繼電器、步進及伺服電機、比例閥控制、變頻器控制等高速、高精度模擬量輸入輸出、數字量輸入輸出場合。
在全國各地已成功、廣泛應用于稱重篩選器、滾輪送料機、自動售水機、制袋機、沖床送料機、粉碎機、印刷機、切割機、壓粉機、壓力測試儀、液壓控制器、激光控制器、多路溫度控制器等要求高精度、高速度控制的場合或設備，并遠銷海外。
一、制水控制部分
低壓閥
在低壓閥信號接通的情況下，如果低壓閥沒有接通則停止制水。接通電源制水水泵起動,同時起動沖洗電磁閥,開機90秒后如果沒有檢測到缺水信號則停主機和停止沖洗，如果檢測到缺水信號則停止沖洗進行制水直到制滿,在制水過程中每隔90分鐘起動沖洗電磁閥30秒。以后每檢測到缺水信號則起動制水水泵，每隔90分中沖洗30秒(最好是沖洗時間在60秒范圍內可調),
水泵規格及參數：電壓AC220V 電流7A
電磁閥規格及參數：電壓DC24V。
二、臭氧機的控制
接通電源起動臭氧機10分鐘，以后每8小時起動臭氧機開機90分鐘。 (最好是開臭氧時間在60分鐘范圍內可調)。
臭氧機規格及參數：電壓AC220A電流 1A
三、投幣器計費
兩個投幣器,分開接入互不干涉,每個脈沖代表0.1元(或0.5元或1元)撥碼開關切換。按每0.1元購0.5升或1升進行換算水量，換算有撥碼開關切換。
投幣器規格及參數：電源是DC12V，脈沖信號，脈沖信與電源共地線。
當水箱的低液位接通投幣器電源關閉，當水箱低液位斷開則接通投幣器電源。
四、打水操作
打水有兩個電磁閥, 每個電磁閥有一個出水按紐和一個暫停按紐。水箱內低液位沒有接通,投幣后,按出水按扭則出水,按暫停按扭則停止出水。按暫停3分鐘后顯示歸0并回到起始畫面 在出水的時候流量表計量,當水打完后自動停止，顯示歸0并回到起始畫面。流量表是霍爾元件的脈沖信號。每29個脈沖代表1升水。電壓DC24V，電源2根線，信號2根線。
在打水過程中如果出現故障位信號接通，投幣器電源關幣停止交易,但故障畫面不顯示直到交易完成。
打水電磁閥規格及參數：DC—24V
五、日光燈和打水燈控制
日光燈用光控信號控制，每天24：01—17時燈滅，17：01—24：00燈亮。
打水燈是在日光燈亮的前提下，投幣后打水燈亮，顯示歸零時打水燈滯后20秒關閉。
打水燈DC12V。
控制說器(JMDM-2011)技術要點概括
特性：
一： 8位高性能單片機作為主控制芯片，程序空間為64K；
二： 主電源（內部工作電源）采用5V直流電， 外部電源采用12-24V直流電；
三：12路光電隔離數字量輸入，NPN輸入型式，輸入電流為10mA；
其中有兩路是可用來高速計數；
四： 8路光電隔離數字量輸出，集電極開路晶體管輸出，最大輸出電流為1A，可以控制氣缸，電磁閥，繼電器等，輸出頻率可以達到20KHz；
五： 12路光電隔離數字量輸入中有兩路可作中斷源用于計數；
六： 可以控制一路步進電機或伺服電機作運動控制，脈沖頻率為200KHZ；
七： 可以外接一路電子尺或編碼器作位置檢測, 編碼器AB兩相解碼頻率為200KHZ；
八： 系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，并有專業的電源監控電路使系統工作穩定可靠，無死機現象；
九： 控制器有一路標準的RS232串口通信接口，可以與電腦等上位軟件通信，也可以多個控制器之間聯機工作；
十： 控制器有32K字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失；

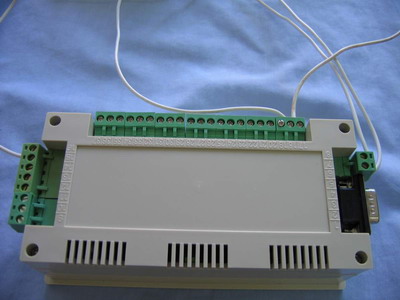

十一： 緊湊型機殼 ，控制器機殼尺寸：160mmX80mmX50,可用螺釘安裝；
十二：可直接通過RS232接口下載程序，無需燒錄器，使程序修改，升級方便；
十三：內部采用了時鐘芯片DS12C887,可作時間運算和時間控制；

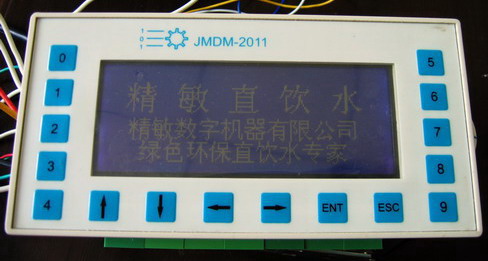

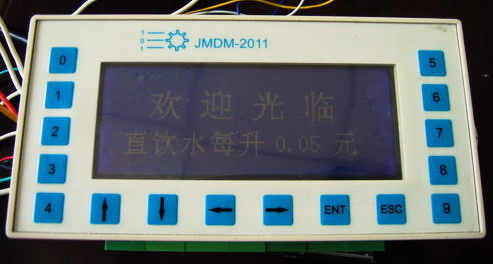

十四：192 *64 蘭屏顯示；一屏可顯示12*4 個漢字；也可顯示圖形數字符號等；
十五：有十六個薄膜輕觸開關，可在線設置參數；
十六：一路12位高速高精度DA（模擬量）輸出，可用于控制變頻器，比例閥，焊接電流等；
十七：八路12位高速高精度AD（模擬量）輸入，可用于模擬量的檢測控制，可以用于電壓，電流，溫度，濕度，壓力等模擬量信號的檢測控制；
十八：用Keil C 或匯編編程,用戶編程有困難，我們可以協助。
歡迎多交流!
我司產品保修一年！
產品研發廠家：深圳精敏數字機器有限公司
