特點: （只有打火機大小）

• 標準USB接口，高性能USB 接口器件，符合通用串行總線USB 1.1版規范
• 16位低功耗單片機控制，無需外接電源
• 系統驅動文件，DLL動態連接庫，用戶不必編寫任何驅動程序
• SMT工藝，低功耗系統，超小體積模塊化設計
• 簡化的標準外部總線: 8位數據總線，雙向；8位地址總線，單向輸出
• 4位開關量輸入；4位開關量輸出
• 2根讀寫控制線，單向輸出
• 8通道12位AD輸入：0~2.5V輸入，循環采集
• 提供一個4MHz時鐘輸出
• 提供5V或3.3V電源輸出

應用 : 可以作為最小體積的USB數據采集器使用 。
　　USB203接口控制板可以作為用戶系統的嵌入式模塊使用，用戶無需深入了解USB的協議及底層控制方法，就像操作PC總線一樣，通過USB接口實現對用戶系統的控制。 而USB控制板的軟件操作顯示更為容易，通常您只須調用我公司提供的驅動程序接口初始化設備，然后再用反復讀取數據即可。
　　USB203數據采集控制模塊用于醫療、地震、振動、監控、虛擬儀器、科研實驗室、工業生產現場領域的數據采集設備，特別是為便攜式筆記本電腦和日益流行的掌上電腦數據采集提供了極為廣闊的發展空間。

USB203模塊背面圖片 ：
　　

USB203模塊正面圖片 ：
　

• 8位數據總線，雙向
• 8位地址總線，單向輸出
• 8位開關量輸入
• 8位開關量輸輸出

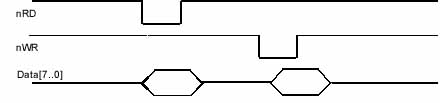

• 2根讀寫控制線，單向輸出
• 直接總線驅動

• 8位數據總線，雙向
• 8位地址總線，單向輸出
• 4位開關量輸入
• 4位開關量輸輸出
• 8路12位A/D輸入
• 2根讀寫控制線，單向輸出

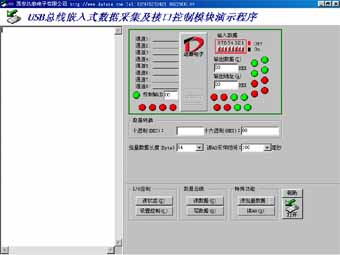

PC控制軟件：
　提供一個DLL調用驅動程序，有以下幾個函數：

• 初始化函數。返回BOOL值，指示是否成功。應用程序獨占設備，如果已經有一個程序使用本DLL和設備，則初始化失敗。
• 關閉函數。釋放對設備的占用。
• "寫"函數。參數：目標地址、數據。此地址和數據直接反映在外部的總線上。
• "讀"函數。參數：目標地址；返回外部數據總線上的數據。
• "讀大批數據"函數。參數：目標地址、長度、程序數據緩沖區地址。"長度"以64個字節為單位。
• "讀狀態"函數。返回外部總線當前狀態線的值。

工作過程：

• 應用程序調用DLL的初始化過程。DLL的初始化過程向設備驅動程序申請?jiān)O(shè)備句柄，獲得對設備的控制。
• 初始化設備。應用程序使用"寫"或"多地址讀寫"函數，使設備初始化、設置采樣頻率、發開始轉換命令等。
• 讀狀態。判斷終端數據是否準備好。
• 讀設備數據。
• 關閉設備，放棄設備控制權，結束應用程序。
