| 模擬量輸入（二線制或三線制變送器4～20mA） |
|
 |
|
FBE043 現場電源配電信號輸入隔離式安全柵，向現場
危險區域的變送器提供隔離的本安電源電壓，并將變送
器產生的4～20mA信號隔離轉換后傳送至安全區控制
系統或其他智能儀表。
本隔離式安全柵需要獨立供電，供電電源－輸入回路－
輸出回路之間電磁隔離。
● 給變送器提供配電電壓16.5～28V。
● 將變送器4～20mA信號隔離傳送。
● 可選擇4～20mA或1～5V信號輸出，或其他所需
的直流信號。
● 模塊化表芯設計，無需零點和滿度調節。
● 帶有工作電源指示燈。
● 單通道，一入二出，本安輸入回路[Exia]IIC，輸入
回路過流保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
|
|
 |
|
1. 向現場變送器提供配電電壓并將輸入信號隔離轉換。
2. 連接至現場的設備：二線制或三線制變送器。
3. 現場設備所處區域：0區、1區、2區；IIA區、IIB區、
IIC區；T4～T6危險區。
4. 安全柵連接至控制系統（或其它單元組合儀表）：
各款DCS/PLC的AI卡，接收電流或電壓信號。
|
|
 |
|
通用技術規格
● 工作電源
獨立的電源接線端子連接，電源：20～30VDC
● 最高防爆電壓 Um ：250V
● 隔離強度
輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及
接線端子）之間 1500V~2500V AC /1分鐘 50Hz

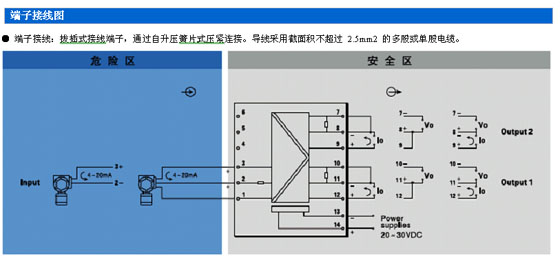

● 接線端子
拔插式接線端子
端子標號：
輸入接線端 1、2、3、4、5、6
輸出接線端 7、8、9、10、11、12
供電電源接線端 13－、14＋
適合截面積不超過 2.5mm2 的多股或單股電纜。
● 安裝及所處區域
35mm 標準導軌卡式安裝；建議采用垂直
安裝形式（見垂直安裝圖示）。
FB系列隔離式安全柵安裝在安全區。
● 環境溫度濕度限制
工作運行溫度 0～＋60℃
運輸儲藏溫度 －20～80℃
相對濕度 5～95％RH

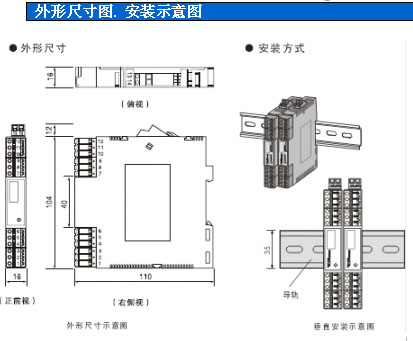

● 外形尺寸
寬（厚）×高×深＝W16×H116×D110（mm）
（見外形尺寸圖）
● 整機重量
約110g～120g
● 性能指標
標準精度： ±0.1%FS
溫度漂移： ±0.015%/℃
響應時間： ≤1s（0 → 90%）
穩定時間： ≤3s
電源電壓變動影響： ±0.1%（允許電壓范圍）
負載電阻變化影響： ±0.1%/250Ω
通道隔離： 輸入－輸出－電源之間隔離
絕緣電阻： ≥100MΩ/500V DC（AC）
隔離能力： 1500VAC/1 分鐘 50Hz
負載能力： ≤500Ω (電流輸出4～20mA、0～20mA)
≥3KΩ (電壓輸出0～5V、0～10V)
最高防爆電壓： 250VAC
抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準
● 安全防爆認證參數
防爆等級標志： [Exia]IIC
安全認證參數： Um：250V Uo：28V Io：93mA
Po：0.65W Ro：300Ω Lo：2.4mH
Co：0.05uF
產品結構
結構：卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 輸入接線端
綠色標識，連接至現場設備
2. 電源指示燈：
儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端
綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
2孔 3mm 供電電源接線 （13-/14+）
6. 透氣散熱孔
密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
PET耐熱材質標簽，標注產品型號代碼
及相關重要參數
8. 右側機殼
為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
35mm 標準 DIN 導軌卡式安裝
 |
|
 |
|
|
|
 |
|

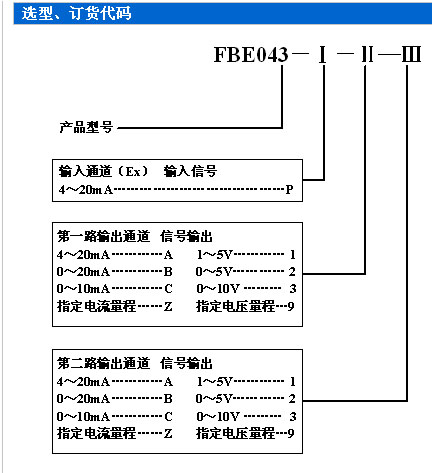

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
舉例1：輸入：變送器4～20mA
輸出：1路4～20mA ；2路4～20mA
訂貨代碼為：FBE043-PAA
舉例2：輸入：變送器4～20mA
輸出：1路4～20mA ；2路0～5V
訂貨代碼為：FBE043-PA2
|
