| 模擬量輸入/輸出（第一路本安輸入：變送器信號；第二路本安輸出：電氣轉換器及其它本安設備） |
|
 |
|
FBE040信號輸入/輸出回路隔離式安全柵，是集檢測端
隔離柵和操作端隔離柵功能于一體的信號過程處理儀表。
通道1：檢測端隔離式安全柵，連接現場危險區域的變
送器4～20mA信號輸入，經本隔離式安全柵轉換處理，
隔離輸出所需的直流信號至安全區。
通道2：操作端隔離式安全柵，將處于安全區調節器或
操作器的4～20mA信號經本隔離式安全柵隔離傳送，驅
動處于危險區域的各種線性執行器、顯示設備等本安儀
表。
本隔離式安全柵需要獨立供電，供電電源－通道1—通道2
—輸入回路－輸出回路之間電磁隔離。
● 信號輸入/輸出雙回路隔離柵，集檢測端和操作端于一體。
● 通道1（模擬量本安輸入）：向二線制或三線制變送器提
供配電16.5-28V,變送器4～20mA輸入，可選電流源4～20
mA信號輸入。
● 通道2（模擬量本安輸出）：
4～20mA隔離輸出，驅動現場本安設備。
● 模塊化表芯設計，無需零點和滿度調節。
● 即插即拔式接線端子，DIN導軌卡式安裝。
|
|
 |
|
1. 用于集檢測和操作功能于一體的隔離式安全柵的應用。
2. 通道1適應于連接至現場的設備：二線制變送器、電流源
信號。通道2適應于連接至現場的設備：閥門定位器、電
氣轉換器以及其它本安顯示設備。
3. 現場設備所處區域：0區、1區、2區；IIA區、IIB區、
IIC區；T4～T6危險區。
|
|
 |
|
通用技術規格
● 工作電源
獨立的電源接線端子連接，電源：20～30VDC
● 最高防爆電壓 Um ：250V
● 隔離強度
輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及
接線端子）之間 1500V~2500V AC /1分鐘 50Hz

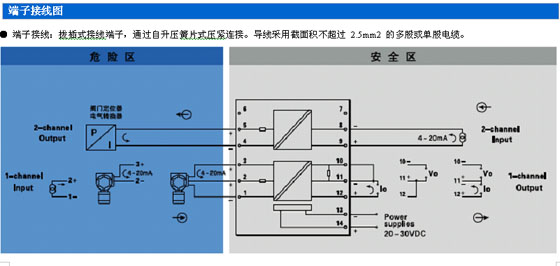

● 接線端子
拔插式接線端子
端子標號：
輸入接線端 1、2、3、4、5、6
輸出接線端 7、8、9、10、11、12
供電電源接線端 13－、14＋
適合截面積不超過 2.5mm2 的多股或單股電纜。
● 安裝及所處區域
35mm 標準導軌卡式安裝；建議采用垂直
安裝形式（見垂直安裝圖示）。
FB系列隔離式安全柵安裝在安全區。
● 環境溫度濕度限制
工作運行溫度 0～＋60℃
運輸儲藏溫度 －20～80℃
相對濕度 5～95％RH

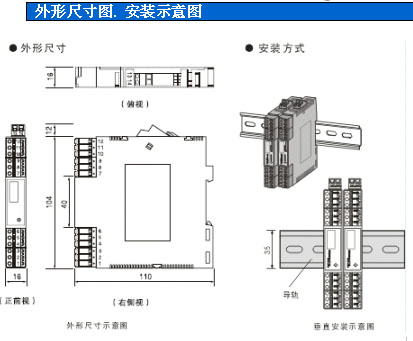

● 外形尺寸
寬（厚）×高×深＝W16×H116×D110（mm）
（見外形尺寸圖）
● 整機重量
約110g～120g
● 性能指標
標準精度： ±0.1%FS
溫度漂移： ±0.015%/℃
響應時間： ≤1s（0 → 90%）
穩定時間： ≤3s
電源電壓變動影響： ±0.1%（允許電壓范圍）
負載電阻變化影響： ±0.1%/250Ω
通道隔離： 輸入－輸出－電源之間隔離
絕緣電阻： ≥100MΩ/500V DC（AC）
隔離能力： 1500VAC/1 分鐘 50Hz
負載能力： ≤500Ω (電流輸出4～20mA、0～20mA)
≥3KΩ (電壓輸出0～5V、0～10V)
最高防爆電壓： 250VAC
抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準
● 安全防爆認證參數
防爆等級標志： [Exia]IIC
安全認證參數： Um：250V Uo：28V Io：93mA
Po：0.65W Ro：300Ω Lo：2.4mH
Co：0.05uF
產品結構
結構：卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 輸入接線端
綠色標識，連接至現場設備
2. 電源指示燈：
儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端
綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
2孔 3mm 供電電源接線 （13-/14+）
6. 透氣散熱孔
密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
PET耐熱材質標簽，標注產品型號代碼
及相關重要參數
8. 右側機殼
為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
35mm 標準 DIN 導軌卡式安裝
 |
|
 |
|

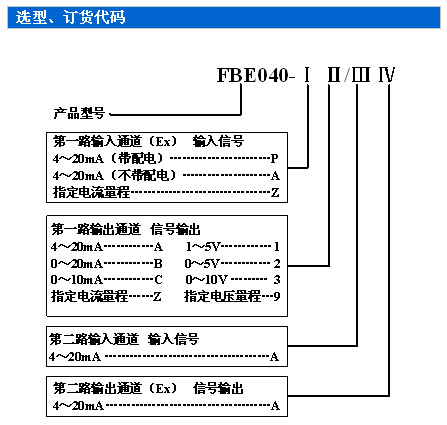

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
舉例1：
通道1輸入：4～20mA（帶配電）；輸出4～20mA
通道2輸入：4～20mA；輸出4～20mA
訂貨代碼為：FBE040-PA/ AA
舉例2：
通道1輸入：4～20mA；輸出0~5V
通道2輸入：4～20mA；輸出4～20mA
訂貨代碼為：FBE040-A2/ AA
|
