模擬量輸入（2/3線制熱電阻；2/3限制電阻電位器）

KL-F924熱電阻信號輸入隔離器（輸出回路供電），是 將現場的熱電阻信號隔離轉換成直流4～20mA信號輸 出至控制系統或其它智能儀表。 智能化的熱電阻信號隔離器。可對熱電阻類型和量程范圍 進行組態設定。 本隔離器需要獨立供電，供電電源－輸入回路－輸出回 路之間電磁隔離。 ● 二線制或三線制熱電阻溫度信號輸入，隔離變送輸出 直流信號4~20mA。 ● 輸出回路供電12～35V。 ● 智能化，可進行現場組態設定。可選擇固定的熱電 阻類型和溫度量程范圍輸入。 ● 模塊化表芯設計無需零點和滿度調節。自動動態教 準零點、溫度飄移自動補償。 ● 帶有工作電源指示燈。 ● 單通道，一路輸入二路輸出，輸入回路短路保護。 ● 即插即拔式接線端子，DIN導軌卡式安裝。

1. 用于將現場的熱電阻溫度信號輸入隔離轉換。 2. 連接至現場的設備：    Pt100，Pt10，Cu50，Cu100等各型號熱電偶傳感器。 3. 連接至控制系統（或其它單元組合儀表）：  各款 DCS/PLC 的AI卡，具備輸出回路供電功能，  接收熱電阻的轉換信號。

通用技術規格 ● 工作電源    獨立的電源接線端子連接，電源：20～30VDC   （無源或部分回路供電的信號隔離式安全柵，無需外加輔助電源） ● 隔離強度    輸入回路 / 輸出回路 / 供電電源 / 儀表外殼（以及    接線端子）之間 1500V~2500V AC /1分鐘  50Hz

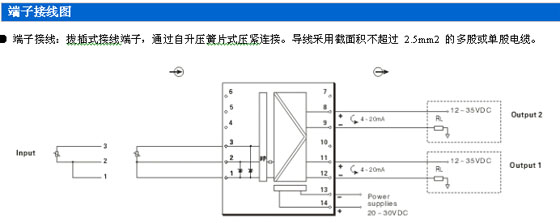

●  接線端子
    拔插式接線端子
    端子標號：
    輸入接線端 1、2、3、4、5、6
    輸出接線端 7、8、9、10、11、12
    供電電源接線端 13－、14＋
    適合截面積不超過 2.5mm2 的多股或單股電纜。

●  安裝方式
    35mm 標準導軌卡式安裝；建議采用垂直
    安裝形式（見垂直安裝圖示）。

●  環境溫度濕度限制
    工作運行溫度 0～＋60℃
    運輸儲藏溫度 －20～80℃
    相對濕度  5～95％RH

●  外形尺寸
    寬（厚）×高×深＝W16×H116×D110（mm）
    （見外形尺寸圖）

● 整機重量
   約110g～120g
● 性能指標
標準精度： ±0.1%FS
溫度漂移： ±0.015%/℃
響應時間： ≤1s（0 → 90%）
穩定時間： ≤3s
電源電壓變動影響： ±0.1%（允許電壓范圍）
負載電阻變化影響： ±0.1%/250Ω
通道隔離： 輸入－輸出－電源之間隔離
絕緣電阻： ≥100MΩ/500V DC（AC）
隔離能力： 1500VAC/1 分鐘  50Hz
負載能力： ≤500Ω (電流輸出4～20mA、0～20mA)
≥3KΩ (電壓輸出0～5V、0～10V)
抗電磁兼容性： 符合 IEC 61000 相關抗電磁標準

產品結構

● 結構
  卡裝式構造；模塊化表芯；ABS 材質機殼；拔插式端子。
1. 輸入接線端
  綠色標識，連接至現場設備
2. 電源指示燈：
  儀表通電或處于正常工作狀態時燈亮
3. 輸出接線端
  綠色標識，連接至控制系統或其它單元組合儀表
4. 左側機殼蓋
  與儀表右面機殼緊密扣合，用合適工具可撬開
5. 電源接線端
  2孔 3mm 供電電源接線 （13-/14+）
6. 透氣散熱孔
  密集散熱孔，通風對流設計
7. 產品標簽粘貼部位
  PET耐熱材質標簽，標注產品型號代碼
  及相關重要參數
8. 右側機殼
  為主體機殼構件，與左機殼蓋扣合。
9. 安裝卡口
  35mm 標準 DIN 導軌卡式安裝

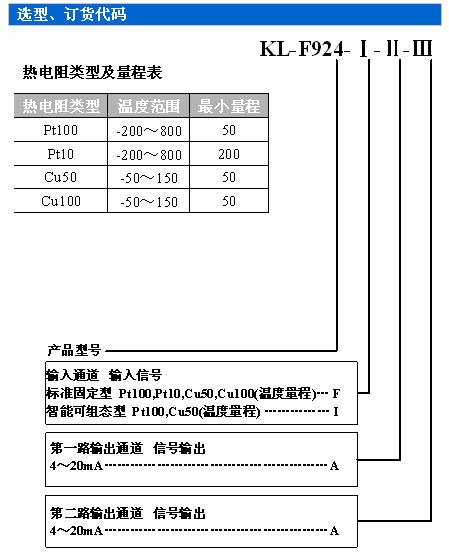

訂貨須知： 1、參照選型舉例，正確規范書寫訂貨型號代碼。 舉例1 輸入：Pt100   0～100℃ / 輸出：1路、2路 4～20mA     訂貨代碼為：KL-F924-FAA（Pt100  0～100℃） 舉例2（智能可組態）  輸入：Pt100   0～150℃ / 輸出：1路、2路 0～5V     訂貨代碼為：KL-F924-I22（Pt100  0～150℃）
