JMDM-2011集成多功能人機界面控制器一體機 塑料機械印刷專用的人機界面
一、產品描述
1、JMDM-2011簡介
深圳市精敏數字機器有限公司基于多年的工業控制行業經驗，自主研發的JMDM-2011產品是一種集成多功能型人機界面和單片機控制器一體機，是目前業內一款經過多年大規模成熟的工業應用、具有抗強干擾能力、功能強大、穩定可靠的工業控制器,可用作步進/伺服電機控制器、電機轉速控制器、溫度、濕度、電壓、電流、壓力模擬信號檢測控制器、編碼器位置檢測控制器等等。
它硬件采用具有高性能、工業級別的進口單片機芯片、部件，和專業的穩定性、抗干擾電路設計，軟件采用C語言或匯編語言編程，具有良好的可擴展性，可實現多種功能，帶有液晶屏人機交互界面，可通過界面上的薄膜輕觸開關在線設置參數，適用于各種強電磁、高頻干擾等環境惡劣的工業場合，可以實時地實現高精度、高速的定位、定時、速度控制，或模擬信號檢測、位置檢測控制，具有極高的性價比。JMDM-2011工業控制器以穩定可靠、高性價比和優異的性能表現極大地提高了客戶的生產效率和經濟效益。
2、JMDM-2011多功能產品組合介紹
JMDM-2011有基本型產品和多種擴展型產品，可根據客戶需求的不同，在基本型基礎上，靈活擴展定制出多種擴展型產品。具體介紹如下：
1）基本型：有12路光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源，用來高速計數；8路光電隔離數字量輸出，集電極開路輸出形式，最大輸出電流為1A，輸出頻率可以達到20KHz�？捎糜诟鞣N20點數字量輸入輸出的控制系統，可控制氣缸、電磁閥、繼電器等；可用于替代20點以內的PLC用于各種控制場合（如各種機器控制），功能上比20點的PLC加文本顯示器更為強大、靈活和穩定。
2）運動控制擴展型：在基本型之上，多了1路高速脈沖輸出�？煽刂埔宦凡竭M(jìn)電機或伺服電機做作運動控制，脈沖頻率為200KHZ，最大可達400KHZ。在控制電機高速運動時，PLC由于其固有的缺陷（受固定封裝好的模塊功能所限），功能實現起來遠遠不如單片機控制器更為靈活、強大�；诙嗄旯I(yè)控制行業的經驗、對單片機控制器和PLC的深刻理解，JMDM-2011單片機控制器比業內的各種品牌PLC在電機高速運動控制功能方面做得更為專業、功能強大、精確和靈活。
3)DA擴展型：在基本型之上，多了1路12位高速高精度DA（模擬量）輸出，輸出范圍是0V-10V；穩定可靠，轉換速度快，可用于控制變頻器，比例閥，焊接電流等；
4)AD擴展型：在基本型之上，多了8路12位高速高精度AD（模擬量）輸入，但少了2路數字量輸入�？捎糜谀M量的檢測控制，如電壓，電流，溫度，濕度，壓力等模擬量信號的檢測控制；
5）編碼器擴展型：在基本型之上，外接一路電子尺或編碼器作位置檢測, 編碼器AB兩相解碼頻率為200KHZ。
6）PWM脈寬調制輸出擴展型：在基本型之上，多了1路高速PWM輸出。PWM頻率可以編程設定，頻率范圍為(1HZ～25KHZ)；占空比可以編程設定，占空比范圍為(0.000～1.000)�？捎糜谥绷麟娫凑{(diào)速控制，激光電源能量控制等脈寬調制場合。
7）其它定制化擴展型：以上5種型號可以任意組合擴展，但現有的外殼只能容納運動控制擴展型＋編碼器擴展型同時擴展的組合，其它2種及以上的擴展型組合需要重新定制外殼。
3、應用場合
目前已廣泛應用于氣缸、電磁閥、繼電器、步進及伺服電機、比例閥控制、變頻器控制等高速、高精度模擬量輸入輸出、數字量輸入輸出場合。
4、成功應用案例
目前已在全國各省市、港澳臺地區成功、廣泛應用于自動售水機、制袋機、沖床送料機、滾輪送料機、粉碎機、印刷機、切割機、壓粉機、壓力測試儀、液壓控制器、激光控制器、多段多路溫度控制器等要求高精度、高速度的工業環境和設備上，并遠銷海內外。
應用舉例：
開機界面有機械制造商公司名及聯系方式，為貴公司免費打廣告，讓生意旺起來！滾輪沖床送料機控制系統運行界面顯示“設定送料長度，產量計數，狀態，段數”其中“設定送料長度”指送料系統正在送料的長度，“產量計數”指送料完成的產品數量，狀態指系統正在運行的狀態，有“運行”“停止”“手動”三種，段數指系統正在運行的送料段數。
二、功能特性
1.8位高性能單片機作為主控制芯片，程序空間為64K；
2.32K字節的數據存儲器，可以用來保存參數等數據，斷電數據不丟失；
3.內部采用了時鐘芯片DS12C887，可作時間運算和時間控制；
4.主電源（內部工作電源）：5V直流電， 外部電源：12-24V直流電；
5.1路標準的RS232串行通信接口，可以與電腦等上位軟件通信，也可與多個控制器之間聯機工作；
6.可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
7.系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，并有專業的電源監控電路使系統工作穩定可靠，無死機現象；
8.192 *64液晶藍屏顯示；一屏可顯示12*4個漢字；也可顯示圖形數字符號等；
9.有16個薄膜輕觸開關，可在線設置參數；
10.外形尺寸：緊湊型機殼，控制器機殼尺寸：160mm*80mm*50mm，可用螺釘安裝；
11.用Keil C或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。
典型應用實例圖：

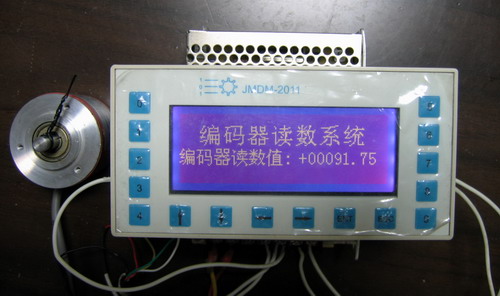

1.JMDM-編碼器讀數位置檢測控制器

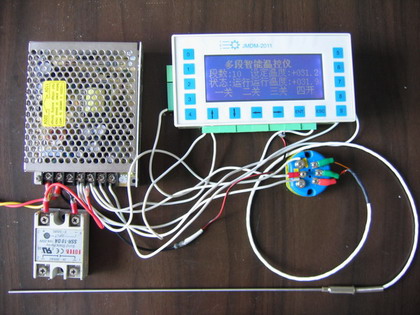

2.JMDM多段多路智能溫控儀溫度控制系統

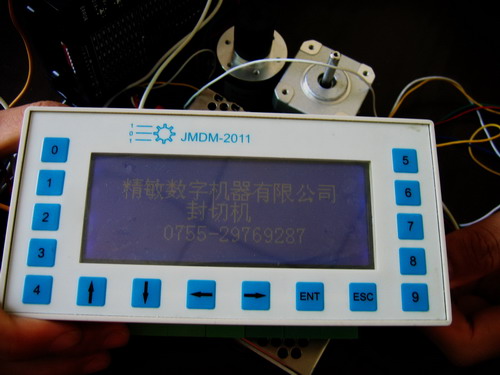

3.JMDM封切機制袋機控制器

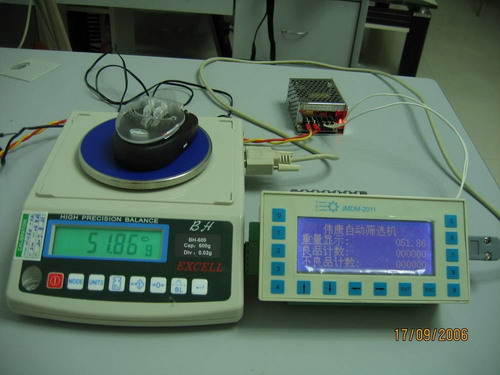

4.JMDM自動稱重篩選系統

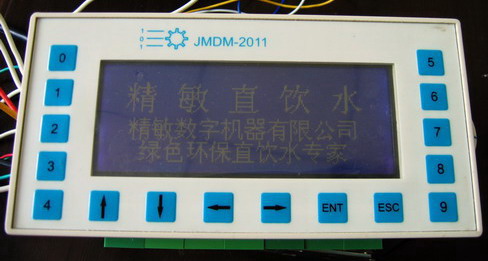

5.JMDM自動售水機控制器

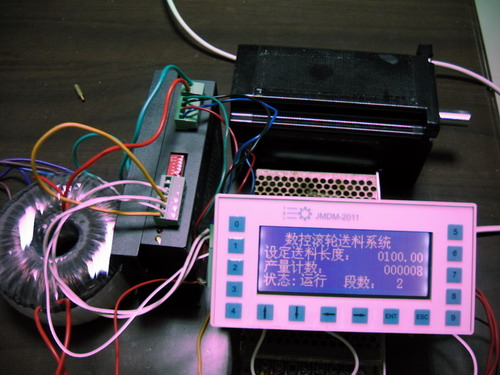

6.JMDM自動送料控制系統
聯系信息：電話：0755-29769287；聯系人：陶小姐；email:jingmingk@163.com
