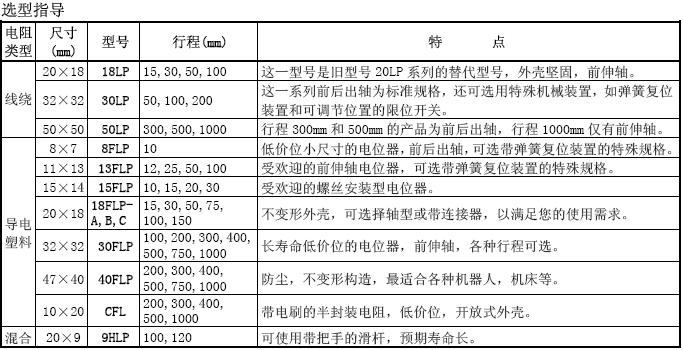

直線位移電位器 (精密直線位移，繞線電阻、導電塑料電阻及混合電阻)
SAKAE直線位移電位器尺寸小，重量輕，能把機械的直線運動轉換成相應的電氣變化，操作簡單方便。適于測量各種機械、工具的直線運動，以及直線運動物體的位移，如數控機器、機器人等。這一系列除了線繞電阻型（LP），還有導電塑料電阻型(FLP-A)，特點是高分辨率、預期長壽命和出色的高速追蹤力。另外還有型號為9HLP的混合電阻型。請根據您的應用情況選擇合適的電阻類型。
1．特殊規格
S指不適用我們標準的特殊機械規格的電位器。
2．直徑
30指電位器本體的大致尺寸為30mm，有8種標準尺寸可選，即8mm,9mm,13mm,15mm,18mm,30mm, 40mm,50mm，但是依型號而定。
3．類型
FLP-A指導電塑料電阻型直線位移電位器。根據電阻類型，有3種型號：
LP ………線繞電阻型（沒有“A”）
FLP-A……導電塑料電阻型
HLP………混合電阻型
4．行程
100指電阻上的有效電氣行程。有15種標準行程可選：10mm, 12mm, 15mm, 20mm, 25mm, 30mm, 50mm, 100mm, 120mm, 200mm, 300mm, 400mm, 500mm, 750mm, 1000mm。
5．特性 A指導電塑料電阻型（繞線電阻型和混合電阻型沒有“A”）
6．四位數，用于特殊要求。

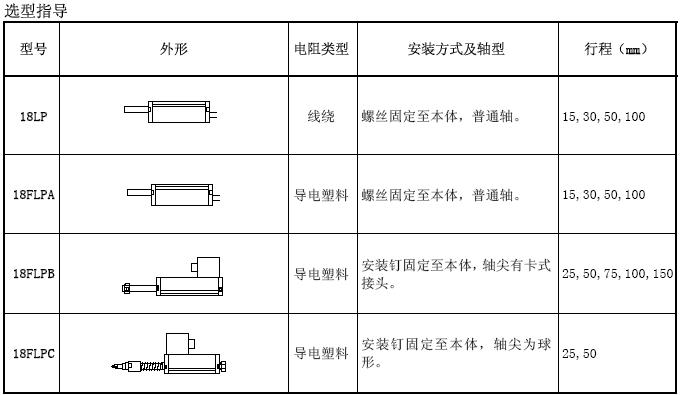

18(F)LP系列命名法
S 18 FLP B C 100 R E I - 〇〇〇〇 1 2 3 4 5 6 7 8 9 10
1．特殊規格
S指不適用我們標準的特殊機械規格的電位器。
2．直徑
18指電位器本體的大致尺寸為18mm。
3．類型
FLP指直線位移型、導電塑料電阻電位器。如果是線繞電阻，則不帶“F”，只有“LP”。 4．安裝方式和軸型
-：螺絲安裝，普通軸。 A：螺絲安裝，普通軸。 B：用安裝釘固定于本體，軸尖有卡式接頭。 C：用安裝釘固定于本體，軸尖為球形。
5．接線端類型
C：連接器接線端 W：導線接線端 -：片式接線端
6．行程
100指電阻上的有效電氣行程為100mm。根據型號可選15mm～200mm。
7．帶彈簧復位裝置
R：帶彈簧復位裝置 -：無彈簧復位裝置
8．出軸
E：前后出軸 -：前伸軸
9．密封
I：簡單密封（約為IP54） -：不密封
10．四位數：用于特殊要求。
