隔離放大器最新技術：光電隔離放大器變送器
抗干擾能力強光電隔離變送傳感信號隔離器
http://www.debgrams.com 2013-04-17 14:52 來源：深圳市順源科技有限公司
順源科技以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代的需求。
順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器產品上有10多年的設計、生產和應用經驗。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。
本次更新的ISO A-P-O系列和ISO U-P-O系列模擬量光電隔離變送器隔離放大器產品技術資料是在公司原有資料基礎上增加了客戶選型參考、產品使用最大額定值、典型應用參考圖、最新外形尺寸和安裝方式參考圖等。改進后的模擬量光電隔離變送器隔離放大器產品，采用了線性光電耦合的低成本方案，主要用于對EMC（電磁干擾）有特殊要求的場合。IC的零點和增益、滿度可通過外接多圈電位器進行調節校準，方便工業現場根據儀器設備的工作運行狀態進行調節和校正。產品廣泛應用在電力運行安全監控、PLC、DCS、FCS、變頻器、儀器儀表、醫療設備、工業自動化等需要電量隔離采集測控的行業。
ISO系列模擬量光電隔離放大器變送器，是一種將模擬信號隔離放大、轉換變送成按比例輸出模擬量的混合集成電路。該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組光電耦合的模擬信號隔離變送電路，輸入與輸出側寬爬電距離及內部隔離措施使該芯片可實現信號輸入/輸出/輔助電源3KVDC 三隔離。
ISO系列模擬量光電隔離放大器產品采用了直流信號模擬光電耦合傳輸技術，而不是ISO EM系列模擬量磁電隔離變送器產品所采用的信號調制解調載波技術，所以光電隔離型產品與磁電隔離型的相比具有較強的抗EMC電磁干擾和高頻信號空間干擾特性。
*1備注：使用ISO U(A)-P-O模塊的輸出值為電壓信號時，增益調節選10KΩ多圈電位器。使用ISO U(A)-P-O模塊的輸出值為電流信號時，增益調節選50KΩ多圈電位器。（參見產品技術參數表）。 ） 工業現場傳感器與儀器儀表、PLC、DCS等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器變送器能有效解決信號干擾、阻抗匹配和信號源與控制系統的沖突問題。順源科技研發生產的ISO系列隔離放大器變送器產品，可以滿足儀器儀表、PLC、DCS、DSP設備與現場溫度、位移、壓力、頻率等各種傳感器采集到的模擬信號通過隔離、放大、轉換匹配后傳送。傳感器與儀器儀表連接方案參考資料下載：工業現場傳感器與儀器儀表、PLC、DCS、PAC、PCC等顯示控制系統常用連接方案
*2備注：當輸入為0-xV電壓，輸出為4-20mA模擬電流信號時須同時外接增益調節和零點調節多圈電位器。
使用ISO U(A)-P-O模塊，輸入與輸出信號同樣為0-xV/0-xmA（零對零）參數的條件下無外接調零功能。
*3備注：用戶對輸出模擬信號帶負載能力有特殊要求的可以定制。或選擇0-1V(max 1A),0-5V(max 500mA)大電
流輸出的ISO系列線性調節控制隔離放大器產品（http://www.sun-yuan.com/products/html/PDetail_43.html
*4備注：對于電流輸出型產品，輸出端沒有配置零點調節端子的（8腳、11腳），表示該產品使用時不用調
零就可達到所要求的精度。如果用戶對產品調零有需求的，請選用本公司生產的ISO mV系列產品。
ISO mV系列微小信號隔離放大器資料http://www.sun-yuan.com/products/html/PDetail_71.html
*5備注：電壓輸入型產品（ISO U-P-O）因為輸入阻抗很高，使用中當輸入端開路時則輸出會出現最大值。
為防止現場出現意外，請用戶在輸入端（1腳、2腳）并接一個1MΩ電阻和一個0.1UF電容，這樣可以在使用中當輸入端開路時的輸出為最小值0。
隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載
詳細技術資料

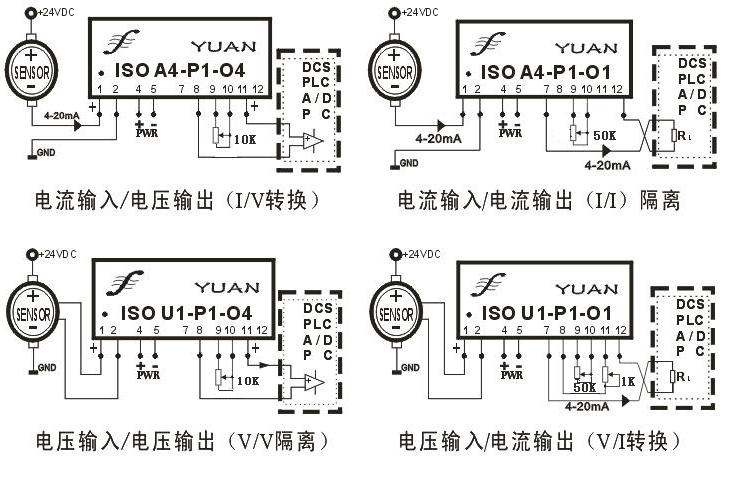

產品典型應用

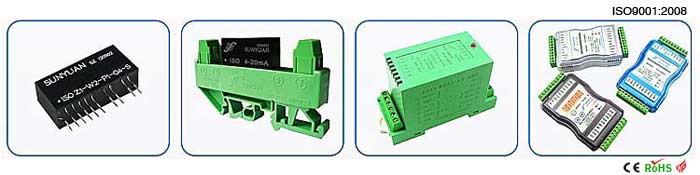

產品外形及安裝方式參考
