SUNYUAN SY系列AD產品(亞當模塊)可實現傳感器和主機之間的信號安全隔離和高精度數據采集、隔離轉換、監控與傳輸。數據采集結果以兩種模式通過LED數碼管顯示,可直接根據現場數據采集顯示結果，進行監控。產品廣泛應用于RS-232/485總線工業自動化控制系統，4-20mA / 0-10V信號測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸等遠程監控場合。通過軟件的配置，可接入多種傳感器類型，包括電流輸出型、電壓輸出型等等。

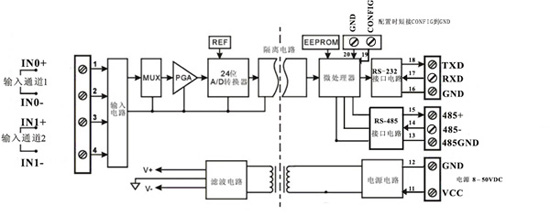

產品內部包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信等模塊。每個串口最多可接256只SY AD系列模塊，通訊方式采用ASCII碼字符通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由用戶設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于主機編程。
SY系列AD產品是基于單片機的智能監測和控制系統，所有用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
SY系列AD產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。
通用參數
(typical @ +25℃，Vs為24VDC)
輸入類型： 電流輸入 / 電壓輸入
精 度： 0.05%
輸入失調： ±0.1 uA/℃
溫度漂移： ±15 ppm/℃ (±30 ppm/℃, 最大)
輸入端保護： 過壓保護，過流保護
輸入電阻： 50Ω (4-20mA/0-20mA/0-±20mA電流輸入)
100Ω (0-10mA/0-±10mA電流輸入)
1KΩ (0-1mA/0-±1mA電流輸入)
大于1MΩ(電壓輸入)
帶 寬： -3 dB 10 Hz
轉換速率： 10 Sps
共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
通 訊： 協議 RS-485 或 RS-232 ASCII碼字符協議 和 MODBUS RTU通訊協議
波特率（300、600、1200、2400、4800、9600、19200、38400bps）可軟件配置
地址（00H~FFH）可軟件配置
通訊響應時間：100 ms 最大
工作電源： +8 — 50 VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于1W
工作溫度： - 45 — +80℃
工作濕度： 10 — 90% (無凝露)
存儲溫度： - 55 — +85℃
存儲濕度： 10 — 95% (無凝露)
隔離耐壓： 輸入 / 輸出 之間： 3KVDC，1分鐘，漏電流 1mA
其中輸出和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸： 123 x 70 x 30 （mm）
產品特點
● 低成本、小體積模塊化設計方便桌面或導軌安裝使用
● 數據采集隔離轉換成RS485/232支持Modbus RTU通訊協議
● 測量精度優于0.05%，可以程控校準模塊精度
● 信號輸入 / 輸出之間隔離耐壓3000VDC
● 寬電源供電范圍：8 — 50VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置目標模塊地址、波特率等
● 數據采集結果以兩種模式通過LED數碼管顯示
● 可直接根據現場數據采集顯示結果進行監控
典型應用
● 工業設備運行測量、監視和遠程控制
● 智能樓宇控制、安防工程等自動化系統監控
● RS232/485總線工業自動化系統遠程監測
● 傳感器信號隔離轉換及長線傳輸
● 模擬信號A/D轉換、調整及遠程變送
● 工業現場多路運行數據的獲取與記錄
● 醫療、工控產品開發
● 模擬4-20mA/0-10V等信號采集隔離及變送
關于LED數碼管顯示的使用說明
SYAD02/4B是帶顯示的模擬數據采集模塊，將采集到的模擬電壓或電流值通過五位LED數碼管顯示，方便用戶查看當前采集值。若無需顯示，用戶可通過MODE鍵將顯示關閉。開啟顯示后，用兩種顯示模式，即單通道顯示和多通道循環顯示。
顯示數據格式為：通道號，符號標志，四位數據位；數據位分整數和小數部分，以小數點隔開。從左邊起的第一位為通道號(1-4)，通道號后面跟一個小數點做符號標志位，小數點亮代表當前采集數據是正值，若小數點熄滅，代表當前采集數據是負值。后四位數據是采集數據的十進制數值。
顯示模式
通過模式切換按鍵(MODE鍵)切換顯示模式，按下模式鍵后，LED短暫顯示C1代表當前模式是單通道顯示模式，短暫顯示C2代表當前模式是多通道循環顯示模式。
C1：單通道顯示,該模式下，LED一次只顯示一個通道的采集值(通道號指示顯示哪一個通道的數據),由模式鍵下方的兩個通道切換按鍵切換顯示通道，左邊按鍵按下后，顯示通道號加一；右邊按鍵按下后，顯示通道號減一。
C2：多通道循環顯示，該模式下，LED以固定的時間間隔，循環顯示各個通道的采集值，若需切換顯示模式或關閉顯示器，只需按模式鍵(MODE)即可。
