 概述 |
|
NHR-5740系列四回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統。
 四屏LED數碼顯示。
可同時檢測4路測量信號，各輸入通道測量信號互不干擾。
具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。
可帶8路分別報警輸出功能或4路分別變送輸出功能。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能。 |
| |

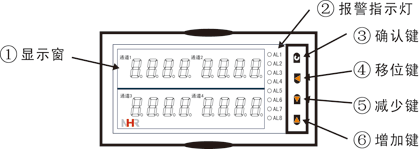

| 儀表面板 |
 |
 |
 |
|
| 160*80mm（A型） |
80*160mm（B型） |
96*96mm（C型） | |
 |

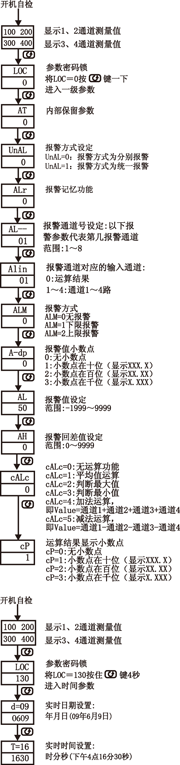

| 參數功能 |
|
|
| 注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 |
| 儀表接線圖 |
|

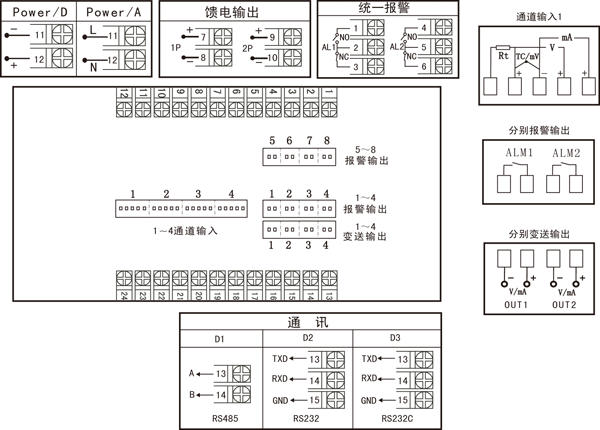

A、B型接線圖

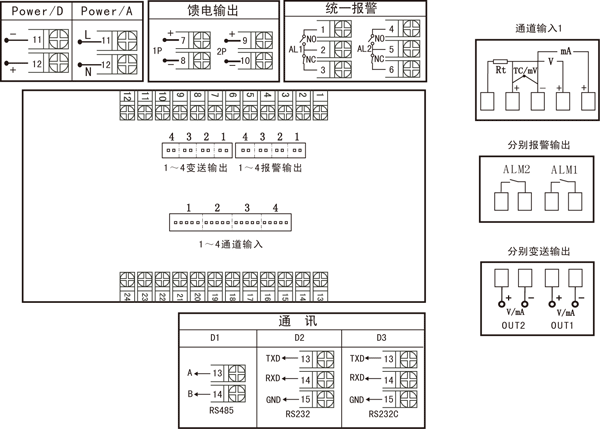

C型接線圖
 |
注：
1、上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
2、統一變送輸出的接線端子在1號輸出端子上。 |
| 儀表選型 |
NHR-5740□-□-□/□/□/□( )-□-( )
4回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ |
| ①規格尺寸 |
②輸入分度號 |
| 代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
A
B
C |
160*80*136mm（橫式）
80*160*136mm（豎式）
96*96*136mm（方式） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格 |
| ③變送輸出 |
| 代碼 |
輸出類型（輸出方式） |
X
0
1
2
3
4
5
00
01
02
03
04
05
8 |
無輸出
4-20mA(統一變送)
1-5V(統一變送)
0-10mA(統一變送)
0-5V(統一變送)
0-20mA(統一變送)
0-10V(統一變送)
4-20mA(分別變送)
1-5V(分別變送)
0-10mA(分別變送)
0-5V(分別變送)
0-20mA(分別變送)
0-10V(分別變送)
特殊規格 |
| ④報警輸出（繼電器接點輸出） |
| 代碼 |
報警通道 |
X
1
2 |
無輸出
統一報警
分別報警 |
| ⑤通訊輸出 |
| 代碼 |
通訊接口（通訊協議） |
|
X
D1
D2
D3 |
無輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口 |
| ⑥饋電輸出 |
| 代碼 |
饋電輸出（輸出電壓） |
X
1P
2P |
無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”
表示第一路12V，第二路24V饋電輸出。 |
| ⑦供電電源 |
| 代碼 |
電壓范圍 |
A
D |
AC100-240V(50/60Hz)
DC 20-29V |
| ⑧備注(無可省略) |
| | |
| 備注： |
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、NHR-5740C型儀表同時帶變送和報警輸出時，報警只能帶4個。
3、在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-5740A-27-00/X/D1/X-A(4～20mA分別變送輸出)。
例2：NHR-5740A-14-X/2/X/1PX-A(分別報警輸出)。 |
