智能變電站西涇樣本
http://www.debgrams.com 2011-01-10 16:14 來源：《亮報》

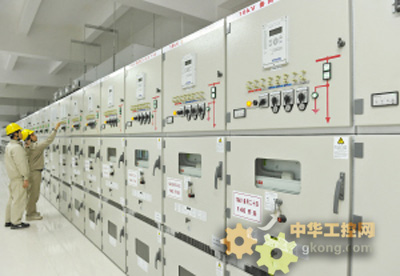

2010年12月30日，西涇智能變電站投運當天，工作人員進行設備檢查。潘正光 攝（英大圖片）
物聯智能輔助系統實現物物相聯
現在，如果一個陌生人膽敢私自闖入位于江蘇無錫的西涇變電站的話，那么，估計用不了幾分鐘，他就會被工作人員“拿下”。因為從他接觸變電站圍墻的那一刻起，他的一舉一動就盡收監控人員的眼底了。
據無錫市供電公司變電運行中心副主任王剛介紹，在變電站圍墻安裝了4個振動傳感器，如果墻體振動超出設定值后，傳感器會傳送信號給系統，輔助系統控制高清攝像機進行實時監測，監控人員在數十公里之外就可以了解到變電站情況。同時輔助系統還會控制聲光報警系統進行報警。
而做成這一切的，是幾個只有半個火柴盒大小的傳感器，這些小小的傳感器將各種信息收集之后，通過它們之間的聯動，迅速而準確地向總監控室的工作人員發回信號。
而這只是西涇變電站所應用的5大類、389個傳感器中的一種，另外還有289個溫度傳感器、40個溫濕度傳感器、49個磁控傳感器對變電站設備的溫濕度以及其他工作狀況進行實時監測。而在地面放置的6個水浸傳感器，當遇到電纜溝內有積水等問題時，可以及時反饋信號回系統，系統不僅可以控制高清攝像機查看具體情況，而且可以啟動相關設備進行排水。
另外，在變電站的核心——主變壓器上方安裝有2臺紅外熱成像儀，可以實現24小時實時監測。平時，需要人工手持儀器到現場測溫，現在一切都實現了智能化、網絡化，工作人員坐在操作臺前便可對現場情況一目了然，而且可以實現遠程操作。
智能在線監測系統減少檢修及停電次數
西涇變電站在國內首次實現大規模、多參量的在線監測系統的遠程應用，為實施設備狀態檢修，為減少定期檢修和停電次數提供了保證。
針對220千伏的組合電器設備的檢測更像一場精密的外科手術，西涇變電站在組合電器設備氣室安裝的微水密度檢測儀以及48個局部放電測試點，可以隨時檢測組合電器設備中填充的六氟化硫氣體的純度，保證設備的安全。
如果填充的六氟化硫氣體內部發生局部放電，那么它產生的特高頻電磁波會立即被測試儀接收到，并傳回給計算機進行數據分析，如果超過警戒值，會自動提醒運行人員注意該設備工況。
綜合變電站自動化系統讓設備管理更輕松
全站范圍大規模采用全光纖式電流互感器，不僅使得測量數據更為精確，為計量也提供了全面優質的采樣數據；而且設備也更加安全可靠，不會像普通電流互感器一樣，因為二次開路而引起爆炸；同時因為二次側不需要使用電纜，因此也節約了大量的銅材。
另外，變電站首次建立數字式計量系統與常規計量系統的在線對比驗證系統，可以收集大量的實際運行數據，對兩種不同計量系統的對比提供數據，也為將來的認證及推廣應用提供了依據。
變電站二次設備網絡化以后，設備之間實現了網絡通信，變電站內部增加了數十臺交換機，這些交換機都有擴展接口，都符合國際標準，以后只要是符合標準的設備都可以實現輕松接入，這也為將來更加智能化的管理留下擴展的空間。
對于工作管理人員來說，將來的設備管理會更加輕松、智能。
對話
《亮報》：西涇變電站工程建設方面有何亮點？
孫純軍：西涇智能變電站大規模采用體積小的組合電氣設備，其占地和建筑面積大大減少。而且，通過多重網絡通信、信息等技術運用，大大節約了控制電纜和通信電纜的用量；采用“綠色照明”方案，配置LED節能燈具，比同等規模變電站節約用電31.6%；采用智能通風系統，全站可節約用電負荷25千瓦。
《亮報》：怎樣定義具有物聯功能的智能變電站？
孫純軍：智能變電站總結來講就是實現一次設備智能化、二次設備網絡化、輔助設備系統化。
而智能變電站實現的物聯網智能輔助功能，最主要的是對系統的集成。所有監測和檢測的信號都可以實現聯動，傳感器實時感知現場情況，系統實現自動調整和自動控制，只要有網絡的地方就可以實現在線控制，即使操作人員遠在天邊，都可以實現遠程控制。（孫純軍系江蘇省電力設計院專家、西涇變電站主要設計人員）
