康躍電子新推出支持單路模擬視頻輸入的串口通信模塊
http://www.debgrams.com 2010-09-27 17:37 來源：深圳市高美迪亞電子科技有限公司

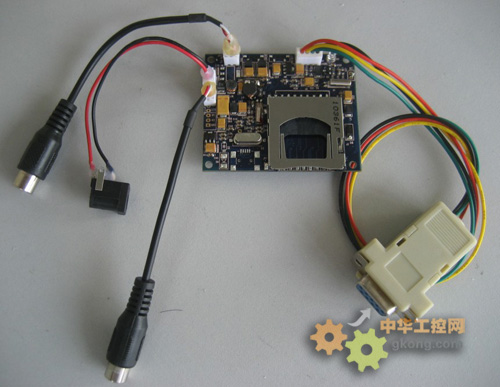

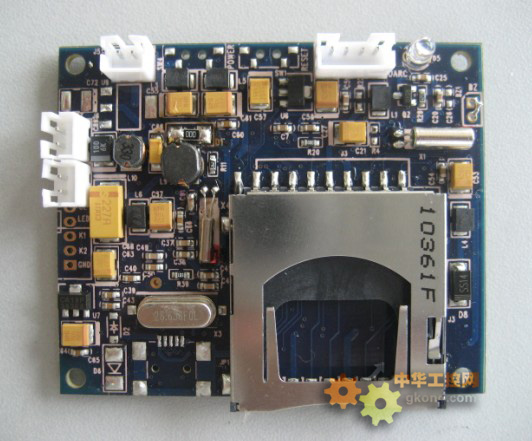

康躍電子目前新推出一款支持單路模擬視頻輸入的串口通信模塊，用戶可以通過UART串口進行遠程控制模塊和獲取圖像信息。它支持容量可達16G SD卡本地存儲，體積小，重量輕，功耗小的設備，能手動拍照和無限時錄像，具備動態偵測功能，且同時能AV輸出視頻信號直連監視器，視頻 格式可支持NTCS/PAL制。
用戶可以利用外部的微型控制器，通過簡單易操作指令將此模塊應用于所需求的特殊用途。
性能：
1、UART接口控制
2、簡單易操作指令
3、115200波特率可適用于高速傳輸
4、SD卡高容量存儲
5、實時復合信號輸出
應用領域：
1.用于圖像研究，用戶可通過串口傳送指令控制模塊抓取圖像數據進行研究；
2.可應用于遠程管理，模塊通過與主控設備相連，可遠程實現控制管理；
3.廣泛應用于安防，車載、道路監控等領域，不僅可以通過串口傳送指令控制其工作，也可通過串口上傳圖像數據。
4.在用于遠程控制時，可以直接連接電腦，還可以通過連接外部主機并通過internet傳輸數據，最終將數據傳送到客戶端，用戶可通過internet實時查看并用可控制其工作。
5.在安裝比較復雜的環境中，布線比較困難，便可能此模塊經過后端無線傳輸，這是該模塊很好的應用。
具體功能介紹：
1、5V 工作電壓
2、體積小：50*60MM
3、手動拍照/不限時錄像
4、動態偵測采集圖像
5、支持SDHC 16G 卡存儲
6、通過UART 串口指令控制圖像數據傳輸，波特率115200bps
7、復合信號輸入，制式可選NTSC/PAL
JPG – 720x480(NTSC) 720x576(PAL)
AVI – 720x480(NTSC) 30fps MJPEG
8、詳細命令菜單
