科威帶CANBUS的混合型PLC在除濕機中成功應用
http://www.debgrams.com 2007-10-13 15:20 來源：黃石市科威自控有限公司
科威帶CANBUS的混合型PLC構建的除濕機分布式集群控制系統，日前在歐洲某鋰電池生產廠家中成功應用。
除濕機是控制空氣中溫濕度的一種設備，控制溫度精度要求0.5度，控制濕度要求在1%RH以下。歐洲某鋰電池生產廠家一共有除濕機30臺，有房間50間。該分布式集群控制系統一共用科威帶CANBUS的混合型PLCP51臺。PLC輸入輸出配比如下：8路開關量輸入，8路開關量輸出，4路模擬量輸入，4路模擬量輸出。房間溫濕度采集選用科威16路模擬量輸入PLC。以上兩款PLC都自帶RS232、RS485、CANBUS三個通信口。RS232通信口兼容三菱FX-2N的協議；RS485高速的主從協議，通信距離1KM。CANBUS是高速的現場總線，通信速度達260K，通信距離5KM。51臺PLC分布在樓上樓下二層，組成一個CANBUS網絡，各房間PLC都為CAN從站，在中控室內有一臺PLC為CAN主站，CAN主站將數據送到中控室計算機中。現場用觸摸屏控制，中控室用計算機控制并記錄相關信息。

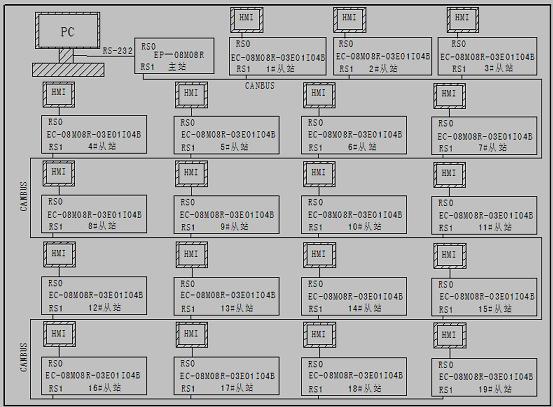

下圖為一樓各房間PLC分布圖。
一樓控制布局圖
該系統調試方便，控制精度高，集中分散控制，操作方便，便于信息管理，得到用戶的好評。
