機器視覺，我來溝通

——“BSKY”EC3-1698嵌入式主板在視覺檢測系統中的應用

http://www.debgrams.com 2007-08-21 16:37 來源：深圳藍天計算機技術有限公司

機器視覺系統是指通過機器視覺產品，如CCD、CMOS和光電管等，將被攝取的目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號進行各種運算來抽取目標的特征，再根據判別的結果控制現場的設備。典型的工業機器視覺應用系統包括如下部分：光源，鏡頭，CCD照相機，圖像處理單元計算機（或圖像采集卡），圖像處理軟件，監視器，通訊/輸入輸出單元等。

隨著中國作為“世界工廠”的興起，我國各傳統制造行業正經歷著結構調整、產業升級的新一輪競爭，企業通過引進先進質量控制設備，進行技術改造，以自動化技術逐步取代傳統手工作業領域，以達到產品質量飛躍式提升的效果。而機器視覺以其高精度、無疲倦的圖象處理功能，具有克服傳統人眼進行產品質量檢測易疲勞、誤差大的弱點，正在卷起一場質量檢測的革命，先進的嵌入式計算機、高象素工業攝像機、工業顯示器、通訊軟硬件武裝起來的機器視覺檢測系統正成為國內外各行業領先制造企業的絕秘武器。

適應視覺檢測行業的飛速發展，深圳藍天工控在國內率先推出了“Bsky”嵌入式視覺檢測專用板——EC3-1698，第一款國產高端視覺計算機嵌入式主板。

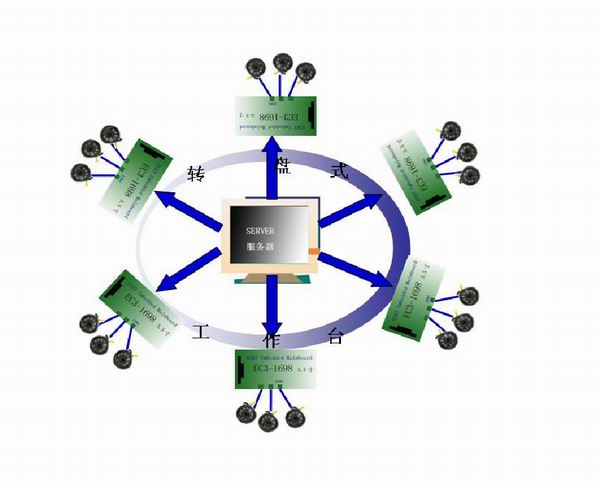

EC3視覺檢測方案原理圖：

基本組成部分：

供電系統，氣動裝置，

計算機網絡

根據客戶需要安置的喂料裝置，

轉盤式工作臺以及用于表面和規格檢測的各種攝像機。

EC3-1698在該轉盤式工作臺視覺檢測系統中承擔了連接影像設備實時數據采集、圖象處理并傳輸至服務器的作用，是上位機與下位機的溝通中介。這種視覺檢測系統可應于橡膠、陶瓷及其他各種材料制成的密封件而開發的全自動質量檢測。

EC3-1698特性：

嵌入式INTEL Celeron-M CPU芯片, 32KB 一級緩存，主頻800M

INTEL 852GM +82801DB（ICH4）

一個 DDR SODIMM slot

一個RealTek RTL8100BL 10/100M網卡接口

一個44PIN/2.0mm標準硬盤接口

兩個串口，COM1支持RS232，COM2支持RS485工作模式

提供硬盤電源接口，+12V和+5V供電

提供3個1394高速接口

EC3-1698具有體積小，僅3.5寸，積成度高，低功耗，尤其其帶有3個1394高速火線接口，1394接口以其高速優越性能已在數碼攝像機中廣泛采用，用以將數碼產品與計算機的連接以及機器的連接。1394接口具有幾大優勢：

速度快：現在標準的1394接口最高傳輸速度可達400M

開放式標準：開放式標準使得1394接口可以應用于很多設備，利于推廣

真正的點對點傳輸協議：可以促使不同的數字設備之間通過該接口直接連接而無需計算機的干涉

支持熱拔插：可以在計算機運行的情況下接入或移除1394設備而不會造成計算機系統的崩潰。

“BSKY”此款主板提供的3個1394接口可以充分支持各類影像設備，為高端機器視覺系統提供快速傳輸方案，為國內首款。而其低功耗、寬溫工作、無鉛環保設計、PC104總線、全面支持WIN98\2k\XP、Linux各種系統操作平臺，更免去了廣大設備制造廠商選型的后顧之憂。

視覺檢測，由我溝通，視覺計算機，怎么不考慮EC3-1698?
