熱烈祝賀高壓電參數在線測量分析儀通過省科技廳新產品鑒定
http://www.debgrams.com 2007-05-18 17:38 來源：山東力創科技有限公司
力創科技“高壓電參數在線測量分析儀”新產品成果鑒定會于2007年5月13日在濟南舜耕會展中心第三會議室隆重召開。會議由省科技廳主持，邀請省電力設計院、電力研究院、省科學院和山東大學電力、電子專業的專家教授進行了現場測試，公司相關技術人員做了工作匯報、技術研制匯報及效益分析和用戶使用報告。歷經兩個多小時的分析和討論，專家組一致認定力創“高壓電參數在線測量分析儀”整體性能在同類產品中達到了國內領先水平，具有很好的實用和推廣價值，其中高壓電壓電流測試夾一體化結構填補了國內空白。
項目背景：
隨著電力系統朝著高電壓、大容量的方向發展及非線性元件、負載的增多，電能質量有所下降，一旦線路出現諧波干擾過大，將會增加線路設備能耗，影響電力設備的安全運行，以致給生產和生活帶來巨大的影響和損失。如何查找線路污染源，保證電力設備的安全運行、降低線路的損耗就更為重要。
目前市場上的高壓測試設備絕大多數仍然為固定式，且設備投入成本高、維護工作量大，現有的測試儀器存在著體積大、笨重、攜帶不方便以及操作繁瑣等弊端，針對以上問題目前迫切需要引用新技術開發、研制更加先進的便攜式在線測試設備，以適應當前社會的需求。
力創公司推出的“高壓電參數在線測試儀”是配電網在線監測與計量的重要組成部分，除了可對6KV/10KV供電線路進行在線監測與計量外，還可對6KV/10KV用電設備進行在線監測與計量。
成果介紹：

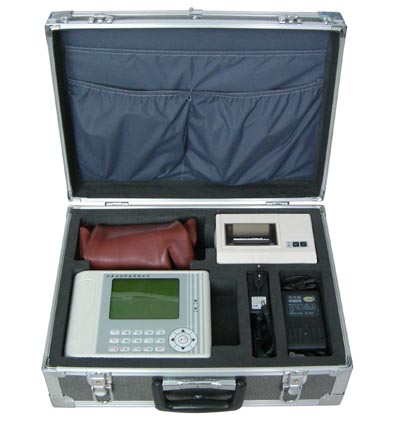

LC高壓電參數在線測量分析儀（以下簡稱高壓測試儀）是我公司為降低供電線路污染，保證電力設備安全運行，針對6KV/10KV用電設備以及6KV/10KV供電線路而設計的一種適用于野外作業的便攜式測試儀器，用于在線（設備、線路不斷電）測量用電設備工作狀況。該儀器集嵌入式系統、人工智能、微電子技術、計算機技術、傳感器技術等現代高新技術于一體，采用32位ARM處理器技術、高精度數字AD技術、海量數據存儲技術、“三表法”測量電能技術、高速同步采樣技術，通過高壓電壓、電流傳感器將線路的三相電壓、電流信號進行取樣并轉換隔離輸出（輸出信號關系為6000V（相電壓）/2MA；500A(可根用戶需要量程定制)/2MA），由儀器主機的CPU進行數據采樣、處理、計算，實現電壓、電流、功率、電量、頻率、諧波等電參數的測量、顯示、打印、存儲、查詢等功能。
該儀器具有準確度高、性能可靠等特點，可廣泛應用于油田、煤礦、化工等場合的電力線路與設備的測試，輔助管理者科學地分析供電質量、測試電網污染、掌握設備節能降耗潛力，從而可以有效地促進、推動節能降耗工作的開展。
主要技術指標描述
1、測量范圍：線電壓：6000V／10000V；電流：0.5～100A/200A/500A/1000A；頻率：45～55Hz；
2、測量精度（常溫下，工頻50Hz±5）
電壓誤差：≤0.5% 電流誤差：≤0.5%
功 率：≤1.0% 電 量：≤1.0%
不平衡度：≤0.5% 波形因數：≤1.0%
總畸變率：≤1.0% 角 差：≤1.0°
頻 率：±0.05Hz
諧 波：基波，±（3%+2個字）；0至31次諧波，±（5％＋3個字）
3、通訊輸出
通訊接口：RS232
波特率：115200bps；
格式：N,8，1
4、體積：
主機箱：425*315*160mm 傳感器箱：1160*300*185mm
高壓拉桿：1300*100*180mm 輔助電壓夾：1140*180*150mm
5、重量：
主機箱：5.26KG 傳感器箱：17.29KG
高壓拉桿：6.895KG 輔助電壓夾：7.74KG
6、安全標準
EN61010-1
7、電池容量：2200mAh 額定電壓7.4V ，供電時間不少于10小時
應用情況：
現已有多個用戶在試用該產品，并與國外同類產品做比對測試，測試結果幾乎完全一致，且在功能上要更為豐富，操作更加人性化，用戶對測試結果表示非常滿意，認為“LC-6000型高壓電參數在線測試儀”的功能和技術指標均達到設計的要求，運行可靠，穩定性好，一體化設計也體現出其優越性，充分滿足用戶需求，具有良好的實用性和推廣價值。
