產品參數：
●處 理 器：板載RDC 1610  100MHz CPU，8KB二級緩存
●內　　存：板載1MB SDRAM，640KB/896KB基本內存
●存　　儲：板載2MB FLASH，可用空間為1.44MB
●通訊接口：1個10/100M LAN、2個TTL標準串口、4位雙向
　　　　　　可編程數字GPIO
●擴展總線：精簡8位ISA總線
●電　　源：5V@280mA
●尺　　寸：60mm*25mm
●儲存溫度：-40 ～ 85°C
●工作溫度：-20 ～ 70°C
●相對濕度：0 ～ 95%,非凝結
●支持系統：DOS6.22

1.1 簡介

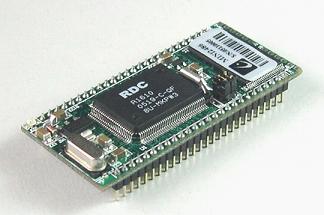

MINI-2486 是一款極高性價比、尺寸及為緊湊的嵌入式控制模塊。在一張比名片還小的板子上實現了幾乎所有的工業計算機所需要功能。
MINI-2486 板載嵌入式高性能16位處理器，該處理器內部為32位RISC架構并且與80C186 處理器兼容，具有極高的性能，主頻高達100MHz，內置了100M的以太網，并且支持1MB的SDRAM。其指令與其他X86微處理器兼容。
板上功能包括10/100M高速以太網接口，支持標準IDE接口、兩個串口。
在一單片閃存芯片上集成了系統BIOS和1.44M（Flash Flopy Disk -- FFD），以最少數量的芯片實現最小尺寸的模塊的最多的功能。
如果需要更多的其他功能可以通精簡IO總線和用戶片選信號去擴展相關的功能模塊。

1.2 特性
1 高性能CPU
BBPC 1610C CPU應用了RISC的技術，64bit指令隊列，5級流水線，相對于傳統的CISC 技術，指令周期短。不分頻的系統時鐘（386是2分頻），外部時鐘100MHz，內部時鐘100MHz。高速內存總線（200Mbyte/S），在數據通訊應用方面可以充分發揮大數據量吞吐的優勢。8KB的高速緩存。性能高，速度快，經過測試，實際性能相當于486SX-100MHz。
CPU運算性能方面：
INTEL 386ex 25MHz -- 6MIPS
AMD 186 50MHz -- 6MIPS
INTEL 486 66MHz -- 54MIPS
RDC 1610C 100MHz -- 86MIPS
2 高性能以太網
片內快速以太網，使用片內的DMA操作直接訪問高速內存，不存在ISA總線上掛接以太網芯片時的帶寬1MB/S左右的瓶頸（由于ISA網卡不使用DMA傳輸，必需軟件干預數據包的存取，實際上10M和100M以太網性能無差別），從而大大提高了網絡性能。
3 個性化BIOS
完全自主知識產權的BIOS，與標準PC規范兼容，可以直接運行DOS軟件，用戶可以使用豐富的免費資源進行開發，降低了開發難度。工業化標準設計，快速啟動引導，無需用戶配置任何數據。
4 電子盤
BIOS中集成了完全自主知識產權的高性能1.44M Flash電子軟盤,用于存貯應用程序及數據，用戶不需要另外購買DOC或硬盤，就能直接建立大部分應用系統，降低了系統成本。應用程序訪問Flash電子軟盤與PC上的訪問普通軟盤一樣，但是重復壽命要遠遠超過普通軟盤。由于BIOS提供了對IDE設備的直接支持，用戶也可以使用CF卡等大容量存儲設備，或與電子軟盤交換文件。
5 高強度的加密算法
為電子盤上應用軟件提供128位的加密算法，幫助用戶保護自己的知識產權。
6 完備的開發環境
BIOS中還集成了完全自主知識產權的虛擬顯示技術，用戶可獲得與本地PC的DOS環境完全相仿的效果,如對A：（電子盤）列目錄等dos命令。用戶也可在虛擬顯示環境下,啟動 TC2.0，進行軟小規模的程序編寫。或者運行性能測試程序測試系統性能。本功能一般用于調試，運行系統中，用戶可以用跳線關閉。
7 易擴展的硬件結構
MINI-2486具有精簡的8位IO總線接口，用于外設的擴展。本接口不支持DMA傳輸。
此外，MINI-2486還提供了4位雙向可編程數字GPIO,接口電平3.3V/5V兼容，用戶可用于編程實現I2C,SPI 等接口協議，連接廉價的串行設備，例如：EEPROM、A/D、D/A、邏輯加密卡等。
8 豐富的軟件資源
基于MINI-2486的應用軟件開發的簡單性和快速性是MINI-2486的另一大特點。與大多數嵌入式系統不同的是，MINI-2486并不需要客戶購買昂貴的開發調試系統，而是充分利用現有PC上大量的廉價優秀的軟件作為開發工具，如Borland C/C++（Turbo C/C++），Turbo C 2.0。這樣就大大降低了客戶快速應用高性能嵌入式處理器的門檻。在網絡開發應用方面，與MINI-2486 TCP/IP協議棧軟件包（源代碼提供）可幫助客戶設備快速"上網"，輕松實現系統單元互聯。對復雜的應用需求，我們還為客戶準備了基于實時多任務操作系統RTOS的應用方案，在RTOS環境下MINI-2486同樣可保證客戶應用開發的簡單性和快速性。作為與PC兼容的嵌入式系統，MINI-2486可支持DOS上大多數工具。

1.3規格

CPU 處理器

- RISC 架構
- 流水線技術
- 指令集與 80C 186 處理器兼容
- 主頻 100M Hz

SDRAM 內存

- 在板 1MB SDRAM 內存
- 擴展內存 8M
- SDRAM 時鐘頻率高達 100 MHz

存儲

- 板載 1.44M 快速閃存虛擬軟盤 ( 系統 A:: 盤 )

系統

- 完全自主知識產權的 BIOS 固件
- 內嵌固化的 16x16 點陣二級漢字庫、 16x8 字符庫
- 掉電非易失的實時時鐘
- 外置看門狗和 CPU 自帶看門狗可以產生系統復位，看門狗啟動周期可由軟件設置

接口和資源 :

- 高速以太網接口
- 2 個串口， 16C 550 兼容 UART 。
- GPIO ：提供 4 路數字 I/O 通道。
- 手動復位口
- 電源接口 (5V)
- 16K 以上用戶可有 IO 空間
- 8 位可用擴展內存總線

擴展接口

- 單片機 總線擴展

機械尺寸

- 尺寸： (L x W): 55 mm x 25 mm

環境參數

- 工作溫度： -10° ~ 70° C
-45° ~ 85° C （工業級可選）
-75° ~ 125° C （軍工級可選）
- 存儲溫度： -40° ~ 85° C
- 工作濕度： 0% to 95% 相對濕度（非凝結）
- 工作電壓： + 5 V ± 5 % ；
- 工作電流： 460mA@+ 5 V
260mA@+ 5 V （低功耗版本可選）

軟件

- 操作系統：可以直接安裝、運行 MS-DOS6.22 以下的版本（不是 ROM-DOS ），以及其他的自由版權的兼容 DOS ，包括 DR-DOS 、 FREE-DOS 等。
- 提供外掛在 DOS 上 RTOS 操作系統，包括 ERTOS 、 UCOS II
- 提供完整的 TCP/IP 網絡通訊協議。
- 直接支持 BorlandC 集成開發環境（包括 BC3.1 、 BC4.0 等）， Turbo Debugger 源碼調試（交叉調試環境）
- 可以直接運行大部分 DOS 下的軟件，例如 Debug 、 TurboC2.0 ，直接開發調試程序。
- 獨立 Watchdog 看門狗單元來防止系統程序死鎖 , 可以調用廠家?guī)靵硎褂每撮T狗。
- 提供常用的例子程序源代碼：串口中斷、鍵盤、顯示、看門狗、 GPIO 等
